고전력 CCS2 사이트가 액체 냉각 커넥터로 전환하는 이유

높은 전류는 모든 것을 바꿉니다. CCS2 사이트는 장시간 사용을 위해 300A 중반 범위를 넘어서는 출력을 목표로 하며, 발열, 케이블 무게, 드라이버 인체공학적 설계가 실질적인 제약이 됩니다. 수냉식 커넥터는 접점과 케이블 코어에서 열을 방출하여 핸들을 안정적으로 사용하고 전력을 유지합니다. 이 가이드에서는 스위치가 적합한 경우, 하드웨어에서 확인해야 할 사항, 그리고 다운타임을 최소화하여 작동하는 방법을 설명합니다.

고전류에서 실제로 끊어지는 것은 무엇입니까?
– I²R 손실은 접점과 도체를 따라 온도를 높입니다.
– 구리가 두꺼워지면 저항은 줄어들지만 케이블이 무겁고 뻣뻣해집니다.
– 주변 온도와 연속 세션이 쌓이고, 오후 줄은 쉘을 한계를 넘어 밀어붙인다.
– 커넥터가 과열되면 컨트롤러의 성능이 저하되고 세션이 늘어나고 베이가 다시 늘어납니다.

자연 냉각이 여전히 승리하는 곳
자연 냉각 핸들은 중간 정도의 출력과 서늘한 기후에 적합합니다. 펌프와 냉각수가 필요 없습니다. 정비가 간편하고 예비 부품도 저렴합니다. 하지만 더운 계절이나 과중한 작업 시 지속적인 전류 공급이 필요하다는 단점이 있습니다.

액체 냉각이 문제를 해결하는 방법

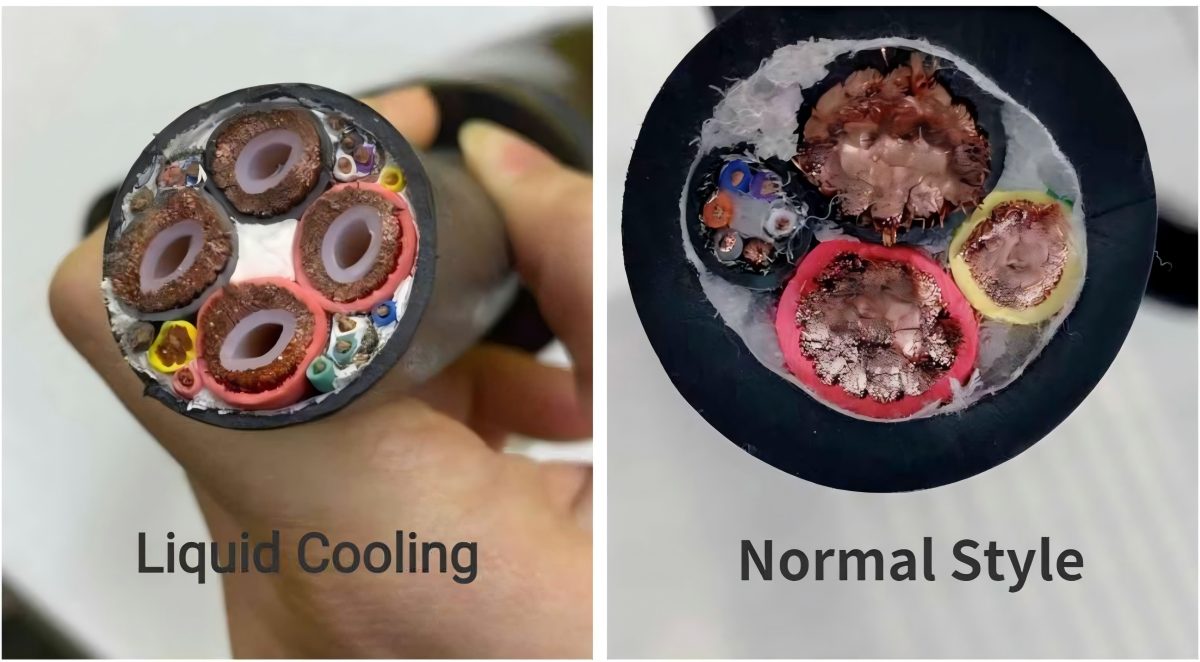

수냉식 CCS2 커넥터는 냉각수를 접점 세트 근처와 케이블 코어를 통과하도록 연결합니다. 열은 드라이버의 손이 아닌 구리에서 빠져나갑니다. 일반적인 어셈블리는 전원 핀과 케이블에 온도 감지 기능을 추가하고, 안전한 셧다운과 관련된 유량/압력 모니터링 및 누출 감지 기능을 제공합니다.

결정 매트릭스: 액체 냉각 CCS2로 전환할 시기

Workersbee CCS2 수냉식 한눈에 보기
– 전류 등급: 300A / 400A / 500A 연속, 최대 1000V DC.
– 온도 상승 목표: < 명시된 시험 조건에서 터미널에서 50K.
– 냉각 루프: 일반적으로 약 3.5~8bar에서 1.5~3.0L/min의 유량, 5m 케이블의 경우 약 2.5L의 냉각수.
– 열 추출 기준: 약 170W @300A, 255W @400A, 374W @500A(게시된 데이터는 더 높은 암페어 시나리오의 엔지니어링을 뒷받침함).
– 환경: IP55 밀봉; 작동 범위 -30 °C ~ +50 °C; 손잡이 부분의 음향 출력은 60dB 미만.
– 역학: 결합력은 100N 미만입니다. 메커니즘은 10,000회 이상 테스트되었습니다.
– 소재: 은도금 구리 단자, 내구성 있는 열가소성 하우징 및 TPU 케이블.
– 규정 준수: CCS2 EVSE 시스템 및 IEC 62196-3 요구 사항에 맞게 설계됨; TÜV/CE.
– 보증 기간: 24개월; OEM/ODM 옵션 및 일반 케이블 길이 제공.

운전자와 운영자가 차이를 느끼는 이유
– 더 얇은 외부 직경과 낮은 굽힘 저항으로 SUV, 밴, 트럭의 포트에 닿는 범위가 개선되었습니다.
– 쉘 온도가 낮으면 재연결과 시동 실패가 줄어듭니다.
– 추가 열 헤드룸으로 오후 피크 시간 동안 설정된 전력을 일정하게 유지합니다.

신뢰성과 서비스, 단순함을 유지
수냉식은 펌프, 씰, 센서를 추가하지만, 설계 선택으로 가동 중단 시간을 최소화합니다. Workersbee는 현장에서 교체 가능한 마모 부품(씰, 트리거 모듈, 보호 부츠), 접근 가능한 온도 및 냉각수 센서, 명확한 파손 전 누출 경로, 그리고 문서화된 토크 단계에 중점을 둡니다. 기술자는 하네스 전체를 당기지 않고도 신속하게 작업할 수 있습니다. 2년 보증과 1만 회 이상의 결합 사이클 설계는 공공 현장 작업에 적합합니다.

고출력 베이에 대한 시운전 참고 사항

가장 뜨거운 베이부터 시운전하세요. 접촉 센서와 케이블 코어 센서를 매핑하고 오프셋을 보정하세요.

스테이지는 200A, 300A 및 목표 전류로 유지됩니다. 주변 전류에서 핸들 쉘까지의 ΔT를 기록합니다.

컨트롤러에서 전류 대 냉각수 곡선과 부스트 창을 설정하고, 우아한 테이퍼를 활성화합니다.

접촉 온도, 케이블 입구 온도, 흐름 등 세 가지 숫자를 모니터링합니다.

경고 정책: 드리프트(동일한 전류에서 ΔT 상승)의 경우 "노란색", 흐름 없음, 누출 또는 과열의 경우 "빨간색"입니다.

현장 키트: 미리 채워진 냉각수 팩, O-링, 트리거 모듈, 센서 쌍, 토크 시트.

주간 검토: 전력 유지 시간과 주변 환경을 비교하고, 한 레인이 가장 빨리 가열되는 경우 베이를 회전합니다.

CCS2 수냉 커넥터 구매자 평가표

열 현실 확인
우수한 하드웨어에도 두 가지 조건이 적용됩니다. 높은 주변 온도와 높은 듀티 사이클입니다. 액체 냉각 시스템이 없으면 컨트롤러는 접점 보호를 위해 더 일찍 출력을 낮춰야 합니다. 액체 냉각 CCS2 핸들을 사용하면 사이트가 목표 전류를 더 오래 유지하여 대기 시간을 줄이고 베이당 수익을 안정화할 수 있습니다.

인적 요소
운전자는 얼마나 빨리 플러그를 꽂고 바로 사용할 수 있는지로 사이트를 판단합니다. 뻣뻣한 케이블이나 뜨거운 셸은 속도를 늦추고 오류율을 높입니다. 얇은 수냉식 케이블은 포트에 쉽게 접근할 수 있도록 하고 자연스럽고 편안한 플러그 각도를 제공합니다.

호환성 및 표준
CCS2 신호는 동일하게 유지됩니다. 변경되는 것은 열 경로와 모니터링입니다. 온도 상승, 쉘 온도 및 고장 처리를 중심으로 수용성을 구축하십시오. 감사 및 계절별 튜닝을 지원하기 위해 현재 온도, 주변 온도, 접촉 온도 및 테이퍼 지점에 대한 베이별 기록을 보관하십시오.

CapEx뿐만 아니라 소유 비용도
잦은 디레이팅은 하드웨어 비용 절감보다 긴 세션과 워크오프(walk-off)에서 더 많은 비용을 발생시킵니다. 주변 환경의 최고 세션 시간, 일반적인 교체에 소요되는 기술 시간, 소모품(냉각수, 필터(사용하는 경우)), 그리고 분기별 예상치 못한 가동 중단 시간을 고려하십시오. 고부하 허브의 경우, 수냉식 커넥터가 처리량과 예측 가능성 측면에서 더 우수합니다.

Workersbee가 적합한 곳

워커스비 액체 냉각 CCS2 핸들 안정적인 고전류와 손쉬운 유지 관리를 위해 설계되었으며, 현장에서 접근 가능한 센서, 빠른 교체 씰, 조용한 그립감, 그리고 기술자를 위한 명확한 토크 단계를 제공합니다. 통합 노트에는 유량(1.5~3.0L/분), 압력(약 3.5~8bar), 냉각 루프의 160W 미만 전력 소비량, 그리고 케이블 길이당 일반적인 냉각수 용량이 포함됩니다. 이를 통해 현장에서 플래그십 베이를 신속하게 온라인 상태로 전환하고, 더운 계절에도 부피가 큰 케이블로 전환하지 않고도 전력을 유지할 수 있습니다.

자주 묻는 질문

어떤 전류에서 액체 냉각을 고려해야 합니까?
귀하의 계획에 따라 300암페어 이상의 지속적인 전류가 필요한 경우 또는 기후와 듀티 사이클로 인해 쉘 온도가 상승하는 경우입니다.

액체 냉각은 유지하기 어렵나요?
부품은 추가되지만, 좋은 설계 덕분에 일반적인 교체가 빠르게 이루어집니다. 작은 키트를 현장에 비치하고 임계값을 기록하세요.

운전자들은 차이를 느낄까?
네. 케이블이 더 얇아지고 핸들이 더 시원해져서 플러그인 속도가 빨라지고 시동 오류가 줄어듭니다.

베이를 섞어 쓸 수 있나요?
네. 많은 사이트에서 교통량이 많은 경우를 대비해 수냉식 차선을 몇 개 운영하고, 적당한 수요를 위해 자연 냉각 차선을 유지합니다.
