도로에서 전기 자동차의 수가 계속 증가함에 따라 EV에 대한 수요도 증가하고 있습니다. 충전 인프라 또한 전례 없는 수준에 도달했습니다. 저전력 완속 충전기는 전기차를 완전히 충전하는 데 오랜 시간이 걸리기 때문에 차량 소유자, 특히 장거리 주행이 필요한 운전자의 충전 경험이 제한됩니다.
고출력 충전기는 충전 효율을 크게 향상시키고, 충전 시간을 단축하며, 장거리 주행 시 전기차의 시장 경쟁력을 강화합니다. 그러나 고출력 충전으로 발생하는 높은 발열은 충전 효율뿐만 아니라 차량 성능에도 영향을 미치므로 무시할 수 없습니다. 전기 안전. 효율적인 액체 냉각 기술이 해결책으로 등장했습니다.
이 글에서는 액체 냉각 기술이 전기 자동차의 고전력 충전에 어떻게 활용되는지, 액체 냉각 충전 커넥터의 분류와 기업에 미치는 이점에 대해 간략히 살펴보겠습니다.
액체 냉각이란?
모든 도체는 저항을 가지고 있으며 전류의 열 효과로 인해 열이 발생한다는 것은 잘 알려진 사실입니다. 250A 전류에서 일반 80각형 DC 충전 플러그의 온도 상승은 약 40K입니다.
충전 전류가 증가함에 따라 전류로 인해 발생하는 열도 더욱 커집니다. 충전을 안전하게 유지하려면 충전 커넥터 단자와 케이블의 온도가 적절한 범위 내에 있는지 확인해야 합니다.
도체 단면적을 늘리면 이 문제를 해결할 수 있지만, 케이블 무게가 늘어나 작동이 더 어려워집니다. 그러나 수냉식 고출력 충전 기술을 사용하면 냉각 효율 더 높고, 충전 케이블의 무게가 더 가볍습니다.
액체 냉각 충전은 파워 펌프의 추진력으로 액체 냉각 매체를 순환시켜 케이블과 충전 커넥터에서 발생하는 열을 제거하고 뜨거운 부품의 온도를 낮추어 충전 플러그가 더 큰 전류를 견딜 수 있도록 합니다.
냉각 매체는 오일 냉각과 수냉으로 구분됩니다. 오일 냉각은 일반적으로 침지 냉각이며, 열교환 효율이 매우 높은 디메틸 실리콘 오일(E4 CCF)을 사용합니다. 수냉 매체는 물과 에틸렌 글리콜 용액을 혼합한 것입니다. 물의 물리적 특성으로 인해 냉각 효과는 제한적이지만, 환경 친화적이고 분해성이 우수합니다.
일반적으로 언급되는 액체 냉각 시스템은 펌프, 팬, 오일 탱크, 그리고 연결 파이프로 구성되어 있으며, 높은 냉각 용량을 갖춘 소형 시스템입니다. 충전기가 펌프와 팬의 작동 전력을 제어해야 하는지 여부에 따라 자동 제어 방식과 비자동 제어 방식의 액체 냉각 시스템으로 구분할 수 있습니다.
액체 냉각 충전 커넥터

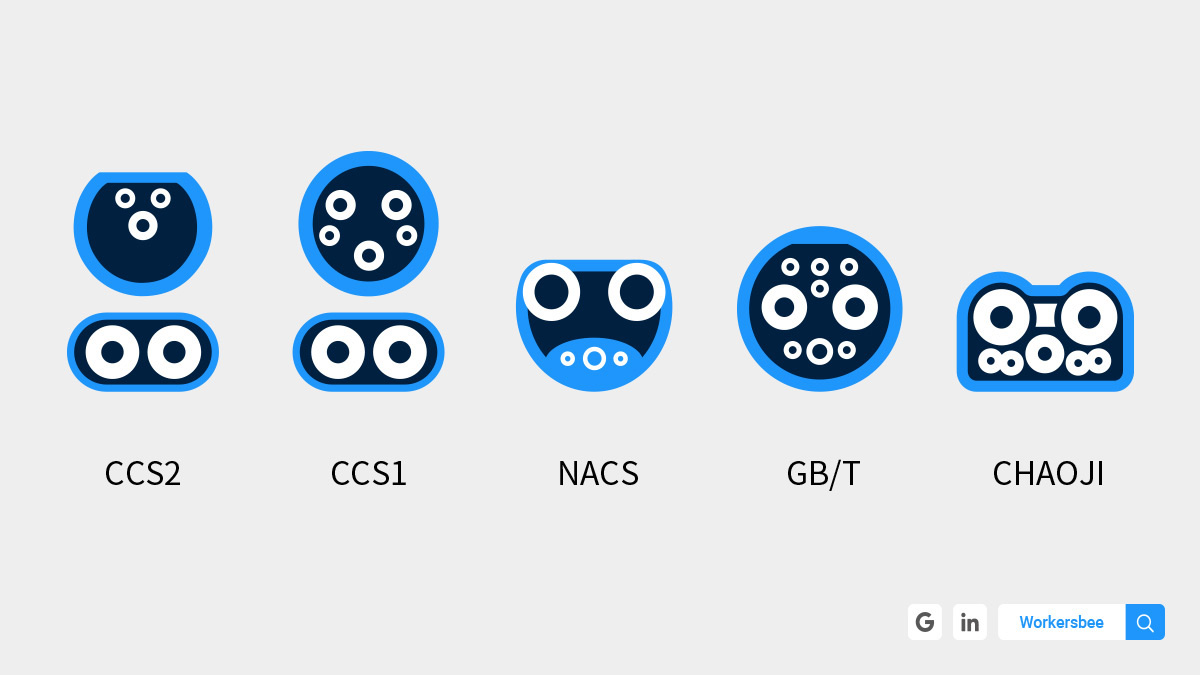

액체 냉각 충전 커넥터는 충족하는 표준에 따라 다음과 같이 구분할 수 있습니다. CCS2/CCS1/NACS(테슬라 DC)/GB/T/차오지 해당 표준에 사용되는 액체 냉각 충전 커넥터 DC 고속 충전기.
그만큼 CCS2 AC와 DC가 결합된 충전 인터페이스로, 표준은 IEC 62196을 따릅니다. 유럽 및 대부분 지역에 적용됩니다. 상단은 AC 인터페이스, 하단은 DC 충전 인터페이스이며, 전자 잠금 장치나 후크는 없습니다.
그만큼 CCS1 AC와 DC가 결합된 충전 인터페이스이며, 표준은 SAE J1772를 따릅니다. 미국 및 일본, 한국 등의 국가에 적용됩니다. 상단은 AC, 하단은 DC 인터페이스이며, 전자 잠금 장치는 없고 후크가 있습니다.
NACS 테슬라가 발표한 새로운 충전 인터페이스로, 현재 표준은 SAE J3400입니다. 전자 잠금 장치나 후크 없이 AC 및 DC 공용 인터페이스를 사용합니다.
그만큼 GB/T 충전 커넥터 DC 충전 플러그의 2015년 버전을 기반으로 충전 커넥터에 전자 잠금 장치와 후크를 갖춘 액체 냉각 플러그를 개발했습니다.
CHAOJI는 전자 잠금장치와 후크가 없는 중국, 일본, 독일 등의 국가가 공동으로 개발한 새로운 표준입니다.
세계적인 전문 충전 플러그 솔루션 공급업체인 Workersbee의 CCS1 및 CCS2 충전 플러그는 일체형 디자인을 채택하여 간편하고 넉넉하며 사용하기 편리합니다. 동시에 자연 냉각 및 수냉 방식과도 호환됩니다.

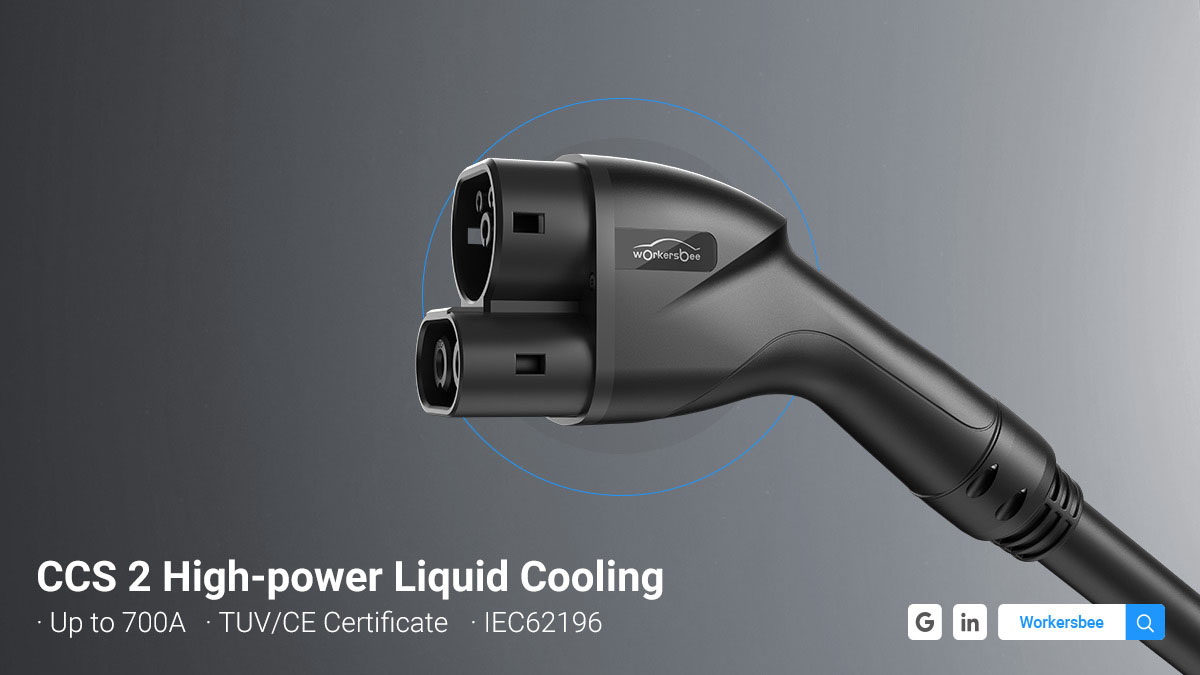

CCS2 수냉식 충전 플러그는 최대 충전 전류가 700A에 달하며, 정격 전류는 500A입니다. 안전하고 신뢰할 수 있는 성능으로 CE 및 TUV 인증을 획득하여 고객의 믿음직한 파트너로 자리매김했습니다.
고주파 사용 플러그 단자의 경우, 협력업체의 유지 보수 비용 측면에서 단자 퀵 체인지 설계를 적용하여 전체 부품 교체에 따른 높은 비용을 절감할 수 있습니다. 이 기술은 긍정적인 평가를 받았습니다. ~에서 시장.
액체 냉각은 고전력 충전에 어떻게 도움이 되나요?
액체 냉각 기술은 다음에서 중요한 역할을 합니다. 고전력 충전.
액체를 사용하여 열을 흡수하고 전달하여 효율적인 방열을 달성하고, 충전 장비가 고전력 작동 중에도 적절하고 안정적인 온도 범위를 유지할 수 있도록 하여 충전 프로세스의 안전성과 신뢰성을 보장합니다.
파워 펌프는 냉각 액체의 순환을 촉진하여 많은 양의 열을 제거하고, 충전 케이블의 전류 전송 효율을 크게 향상시키고 과열로 인한 케이블 손상 위험을 줄입니다.
액체 냉각 기술은 충전 시스템의 온도를 효과적으로 낮춰 더 높은 충전 전류와 전압을 가능하게 하여 충전 속도를 높이고 충전 효율을 향상시킵니다. 또한, 시스템의 안정적인 작동을 보장하고 장비의 수명을 연장합니다.
기업을 위한 액체 냉각 기술의 이점
1. 장비의 방열 효율과 성능을 향상시켜 안정적이고 효율적인 충전을 보장합니다.
2. 효율적인 액체 냉각 메커니즘은 에너지를 더욱 절약하고 작업 효율성을 향상시킬 수 있습니다.
3. 충전소 설계는 더욱 유연해질 수 있으며, 특정 환경, 공간 및 전기적 요구 사항에 더 잘 적응할 수 있습니다.
4. 액체 냉각은 장비의 안정성과 수명을 크게 향상시켜 유지 보수 비용을 효과적으로 줄이고 비용상의 이점을 제공합니다.
5. 고출력 팬만으로 열을 방출하는 충전기와 비교했을 때, 액체 냉각 기술은 소음이 적어 고객 경험이 더욱 뛰어납니다.
Workersbee가 기업에 제공하는 이점
- 포괄적인 맞춤형 액체 냉각 충전 솔루션.
- 운영 및 유지관리 비용을 절감하기 위한 숙련된 퀵 체인지 터미널 기술.
- 10년 이상의 전문적인 R&D 및 생산 경험과 해외 시장에서 수년간 쌓아온 브랜드 평판.
결론
슈퍼차징 전기자동차의 실용성과 시장 경쟁력을 향상시켰으며, 액체 냉각 기술은 고출력 충전의 안전성과 안정성을 보장합니다. 앞으로 전기자동차 시장이 지속적으로 확대되고 기술이 발전함에 따라 고출력 충전과 액체 냉각 기술은 더욱 중요한 역할을 수행하며 전기자동차 산업의 건전한 발전을 촉진할 것입니다.
글로벌 선도 충전 플러그 솔루션 제공업체로서 개혁에 참여하게 되어 영광이며, Workersbee는 지속 가능한 교통 미래 구축에 헌신하는 모든 비즈니스 파트너에게 강력한 지원을 제공할 수 있기를 간절히 기대합니다. 여기에는 더욱 신뢰할 수 있는 제품, 최첨단 기술, 그리고 더욱 세심한 애프터서비스를 제공하는 것이 포함되며, 이를 통해 전기차 산업의 건전한 발전을 함께 촉진할 것입니다.
