액체 냉각 EV 충전 기술: 고성능 충전 솔루션을 위한 필수적 발전

끊임없이 발전하는 전기 자동차(EV) 산업에서 충전 기술의 발전은 더욱 빠르고 효율적이며 안전한 충전 환경을 지원하는 데 매우 중요합니다. 액체 냉각 EV 충전 케이블 커넥터는 특히 기존의 공랭 방식으로는 발생되는 열을 처리할 수 없는 고전력 애플리케이션에서 중요한 도약을 나타냅니다. 이 글에서는 Workersbee의 전문 지식을 바탕으로 수냉식 EV 충전 솔루션의 기술 원리, 분류, 이점 및 테스트 요건을 살펴봅니다.

1. 액체 냉각 EV 충전 기술 이해

수냉식 EV 충전 케이블의 주요 장점은 안정적인 온도를 유지할 수 있다는 것입니다. 냉각수가 케이블 내부를 순환하여 고출력 충전 시 발생하는 열을 방출합니다. 이러한 방식을 통해 EV 커넥터와 케이블은 최신 고속 충전 요구에 필수적인 더 높은 전류 부하를 처리할 수 있습니다.

주요 냉각수:

액체 냉각 케이블은 일반적으로 두 가지 주요 유형의 냉각수를 사용합니다.

- **물-글리콜 용액:** 이 제품은 비열이 높고 작동 온도 범위(-30°C ~ 50°C)가 제한적입니다. 용액은 케이블을 순환하며 열전도성 소재를 통해 도체에서 열을 방출합니다.

- **분해성 오일 옵션:** Shell E4 및 FUCHS 8025와 같은 옵션은 우수한 전기 절연성을 제공하고 급격한 성능 저하 없이 도체와 직접 상호 작용하여 긴 서비스 수명을 보장합니다.

2. 액체 냉각 EV 커넥터의 분류

Workersbee의 제품 라인에는 다양한 글로벌 시장의 요구를 충족하는 다양한 표준에 대한 액체 냉각 솔루션이 포함되어 있습니다.

- **GB/T 표준**: 중국에서 일반적으로 사용되며, DC 전용 충전과 전자 잠금 장치에 중점을 둡니다.

- **CCS2 표준**: 유럽에서 널리 채택된 이 표준은 AC 및 DC 충전 인터페이스를 모두 통합하여 유럽 사용자의 다양한 충전 요구를 충족합니다.

- **NACS(테슬라)**: 테슬라의 독점 표준으로 AC와 DC 기능을 단일 커넥터 설계로 결합하여 테슬라 차량의 충전을 최적화합니다.

각 표준은 해당 지역의 고유한 요구 사항과 규제 요건을 처리하도록 설계되어 다양한 EV 인프라에서 호환성과 안전성을 보장합니다.

3. 액체 냉각 케이블 구조의 유형

액체 냉각 EV 충전 케이블의 설계와 효율성은 내부 구조에 따라 달라지며, 이는 방열과 기계적 탄력성에 영향을 미칩니다.

- **침수형 구조**: 이 설계에서는 냉각수가 구리 도체에 직접 접촉하여 냉각 효율을 향상시킵니다. 그러나 낮은 압력 요구 사항과 더 큰 튜브 크기는 유연성을 제한할 수 있습니다.

- **비침수 구조**: Workersbee는 냉각 튜브가 구리선으로 둘러싸인 이 구조를 채택했습니다. 이 설계는 냉각수 누출을 ​​최소화하고 단열 성능을 향상시켜 유연성과 안전성의 균형을 이룹니다.

비침수 구조는 강력한 기계적 탄력성을 제공하는 동시에 최적의 냉각 효율을 유지하므로 고주파 사용에 특히 유리합니다.

4. Workersbee의 혁신과 장점

Workersbee의 액체 냉각 EV 케이블은 몇 가지 주요 엔지니어링 개선 사항으로 인해 돋보입니다.

- **향상된 냉각 튜브 설계**: 케이블에는 더 작은 4.5/6mm 냉각 튜브가 통합되어 전체 케이블 직경이 줄어들고 케이블이 더 가볍고 유연해져 취급이 더 쉬워졌습니다.

- **내구성과 유연성**: 케이블은 차량이 케이블을 지나가는 등의 상당한 물리적 스트레스를 견뎌내면서도 성능에 영향을 미치지 않는지 테스트되었습니다.

- **고급 냉각수**: Workersbee는 분해성 오일을 사용하여 규제 표준을 준수하고 환경 문제를 해결하며 케이블의 수명을 연장합니다.

- **높은 안전 기준**: Workersbee는 비침수 구조와 신중한 재료 선택을 통해 냉각수 누출이나 전도도 문제와 관련된 위험을 최소화합니다.

5. 액체 냉각 EV 충전 케이블의 핵심 구성 요소

액체 냉각 튜브

Workersbee 케이블은 냉각 튜브에 PTFE 및 FEP와 같은 내구성이 뛰어난 고성능 소재를 사용합니다. 이러한 소재는 고온에도 견디고 강력한 절연 기능을 제공하여 다양한 환경 조건에서 일관된 냉각 성능을 보장합니다.

커넥터

수냉식 EV 충전 케이블에 사용되는 커넥터는 원활한 충전 환경을 위해 필수적입니다. Workersbee는 퀵 트위스트, 퀵 플러그, 파고다 커넥터를 사용하여 효율적인 냉각수 흐름을 촉진하고 충전 중 누수를 방지하는 자가 밀봉 기능을 제공합니다.

밀봉 시스템

냉각수 누출을 ​​방지하기 위해 케이블에는 고성능 밀봉 시스템이 적용되어 플러그, 소켓, 내부 튜브 등의 구성품이 고압 환경에서도 기밀 상태를 유지합니다. 이 시스템은 IP67 표준을 충족하도록 엄격한 테스트를 거쳐 환경 요인 및 작동 중 마모에 대한 강력한 보호 기능을 보장합니다.

6. 신뢰성 및 안전성을 위한 엄격한 테스트

모든 수냉식 EV 충전 제품의 경우, 장기적인 신뢰성과 안전성을 보장하기 위해 품질 테스트가 매우 중요합니다. Workersbee는 고성능 기준을 충족하기 위해 여러 테스트를 수행합니다.

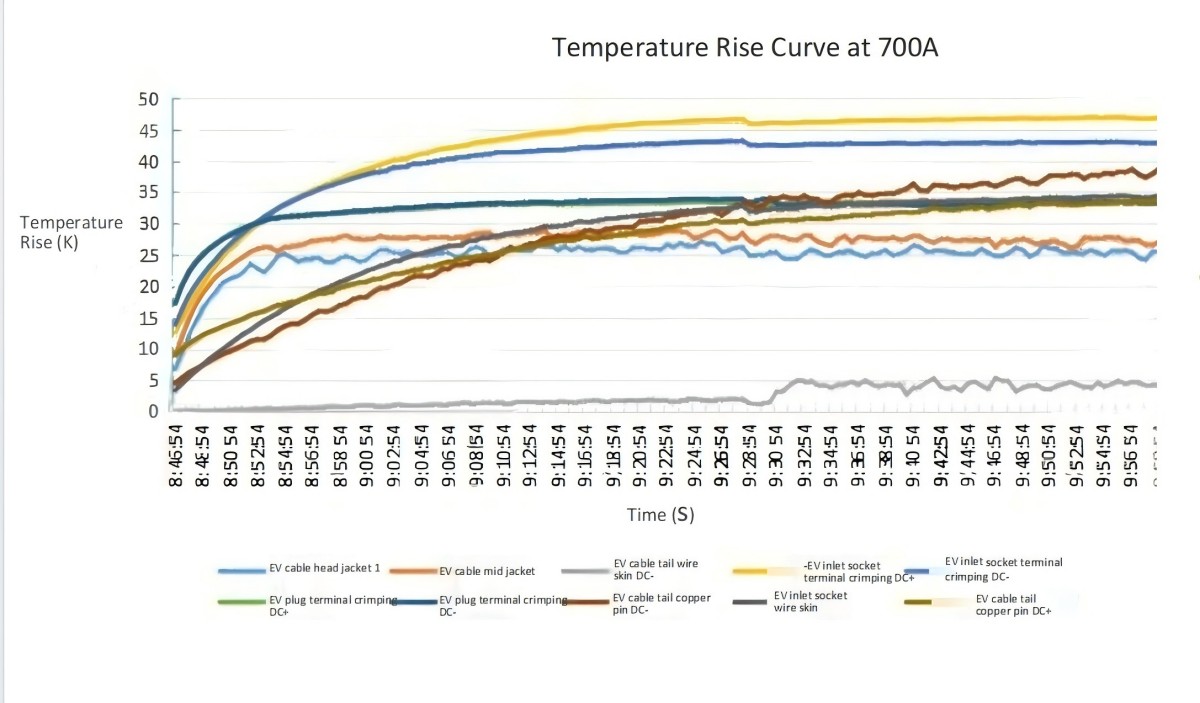

- **온도 상승 테스트**: 이 테스트는 충전 중 케이블이 열을 얼마나 효과적으로 방출하는지 측정합니다. Workersbee 케이블은 고전류 충전 중에도 50K 미만의 온도 상승을 지속적으로 유지합니다.

- **밀봉 성능 테스트**: 누출은 케이블 안전을 해칠 수 있으므로 Workersbee는 기밀성 및 고온 작동 테스트를 포함한 여러 가지 밀봉 테스트를 수행하여 작동 중 냉각수가 새어 나가지 않는지 확인합니다.

- **단기 고장 시뮬레이션**: 이 테스트에서는 냉각수 흐름을 일시적으로 중단하여 시스템 고장을 시뮬레이션합니다. 이를 통해 갑작스러운 냉각수 손실 시에도 케이블 어셈블리의 안전 기능이 과열을 방지할 만큼 충분히 견고한지 확인합니다.

- **기계적 내구성 테스트**: 케이블의 물리적 응력에 대한 회복력을 평가하기 위해 굽힘 및 압축 테스트를 수행하며, 케이블이 자주 구부러지거나 차량에 의해 짓밟히는 실제 상황을 시뮬레이션합니다.

7. 액체 냉각 충전 기술의 이점

액체 냉각 충전 기술을 채택하면 충전소 운영자와 최종 사용자 모두에게 상당한 이점이 있습니다.

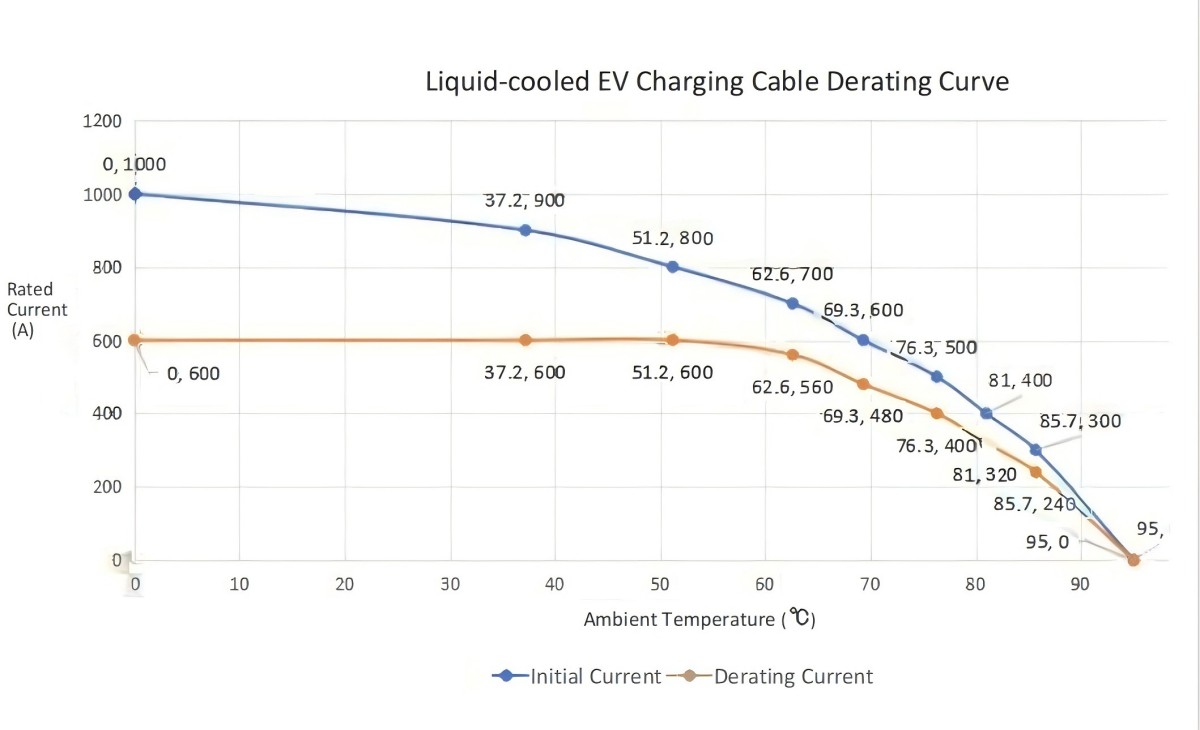

- **더 높은 충전 전력**: 액체 냉각 케이블은 최대 600A의 충전 전류를 지원하여 과열 없이 더 빠른 충전 세션이 가능합니다.

- **비용 효율적인 설계**: 효율적인 방열을 통해 더 작은 도체 크기를 사용할 수 있어 재료 비용이 절감되고 케이블을 더 쉽게 다룰 수 있습니다.

- **향상된 사용자 경험**: 컴팩트한 디자인과 가벼운 소재로 기동성이 향상되어 사용자가 최소한의 노력으로 플러그를 꽂고 뽑을 수 있습니다.

- **장기적 내구성**: 분해 가능한 냉각수 옵션과 탄력 있는 소재 선택을 통해 액체 냉각 케이블은 작동 수명을 연장하여 스테이션 운영자의 교체 비용을 줄여줍니다.

8. Workersbee의 미래 지향적 솔루션에 대한 약속

Workersbee는 EV 충전 솔루션 혁신을 주도하는 데 전념하고 있습니다. GB/T 및 CCS2와 같은 글로벌 표준을 충족하거나 능가하는 수냉식 케이블을 제공함으로써 Workersbee는 자사 제품이 현재 및 미래의 EV 모델과 호환되도록 보장합니다. EV 산업이 지속적으로 성장함에 따라 고속 고출력 충전 솔루션에 대한 수요도 증가할 것이며, 수냉식 기술은 차세대 EV 인프라의 초석이 될 것입니다.

결론: EV 충전에 대한 혁신적인 접근 방식

수냉식 EV 충전 케이블은 오늘날 EV 사용자의 요구를 충족하는 고출력 충전 솔루션으로의 전환을 가능하게 하는 데 필수적입니다. Workersbee는 수냉식 기술의 품질, 안전 및 성능에 대한 헌신을 통해 운영자와 사용자 모두에게 도움이 되는 안정적이고 고효율적인 충전을 보장합니다. 수냉식 솔루션에 투자함으로써 충전 네트워크는 더 빠르고 강력한 충전을 지원하여 지속 가능한 모빌리티의 미래로의 원활한 전환을 보장할 수 있습니다.
