CCS2 EV 커넥터 가이드: 구조, 전력 및 호환성

CCS2(콤보 2라고도 함)는 유럽 및 여러 Type 2 시장에서 DC 고속 충전에 사용되는 주요 커넥터 표준 중 하나입니다. 충전소 제조업체, CPO(인증된 충전소 운영업체), 차량 관리 업체, 유통업체 및 전기차 부품 구매자에게 CCS2를 이해하는 것은 단순히 플러그 모양을 알아보는 것 이상의 의미를 갖습니다. 커넥터 구조, 핀 배치, AC/DC 충전 경로, 정격 전력, 냉각 방식, 호환성 제한 및 장기적인 신뢰성이 실제 충전 프로젝트에 미치는 영향을 파악하는 것이 중요합니다.

공용 충전소, 차량 보관소 및 고출력 충전 시스템의 경우 CCS2 커넥터 선택은 정격 전류 외에도 여러 요소를 고려해야 합니다. 시장 적합성, 차량 호환성, 열 설계, 케이블 취급, 잠금 신뢰성, 인증 및 유지 관리 계획 모두 커넥터 또는 케이블 어셈블리가 프로젝트에 적합한지 여부에 영향을 미칩니다.

CCS2 커넥터란 무엇인가요?

CCS2 커넥터는 Type 2 AC 인터페이스를 중심으로 설계되었으며, 그 아래에 두 개의 추가 DC 전원 접점이 있습니다. 위쪽 부분은 Type 2 충전 인터페이스를 제공하고, 아래쪽 부분은 DC 고속 충전을 위한 DC+ 및 DC- 접점을 추가합니다.

이러한 결합 구조 덕분에 차량과 충전 시스템이 두 가지 충전 모드 모두를 지원하도록 설계된 경우, 하나의 CCS2 차량 충전 포트가 AC 충전과 CCS2 DC 고속 충전을 모두 지원할 수 있습니다. 따라서 동일한 물리적 포트를 사용하여 AC 목적지 충전부터 공공 충전소나 차량 보관소에서의 DC 고속 충전까지 다양한 충전 시나리오를 처리할 수 있습니다.

CCS2는 유럽의 DC 고속 충전 인프라와 Type 2 기반 충전 표준을 따르는 여러 시장에서 널리 사용됩니다. 물리적 인터페이스는 Type 2 AC 부분의 경우 IEC 62196-2, DC 충전 부분의 경우 IEC 62196-3과 연관되어 있습니다.

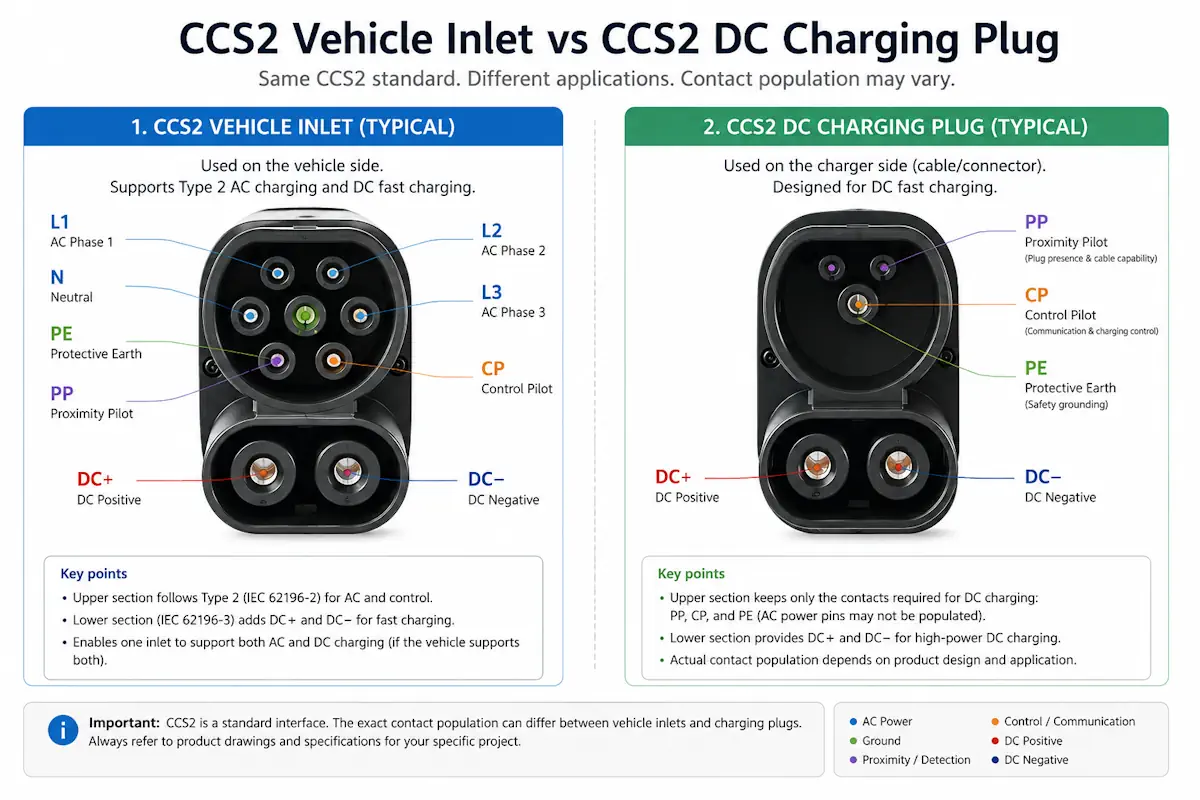

CCS2 커넥터 구조 및 핀 배치

CCS2 커넥터는 크게 두 부분으로 구성됩니다. 상단 부분은 타입 2 레이아웃을 따르며 AC 충전, 접지 및 제어 신호에 사용되는 접점을 포함합니다. 하단 부분에는 고속 충전에 사용되는 두 개의 대형 DC 접점이 있습니다. 이러한 레이아웃은 전력 공급과 제어 및 안전 기능을 분리하면서 하나의 차량 충전 포트에서 다양한 충전 모드를 지원할 수 있도록 합니다.

CCS2 차량 전원 입력 단자와 CCS2 DC 충전 플러그의 접점 구성은 다를 수 있습니다. DC 고속 충전 플러그의 경우, 고출력 DC 전원 공급에는 낮은 DC+ 및 DC- 접점이 사용되므로 AC 전원 접점이 연결되지 않을 수 있습니다.

핀 배열은 커넥터 선택의 한 부분일 뿐입니다. 기계적 안정성, 접촉 품질, ​​잠금 피드백, 케이블 장력 완화 및 밀봉 성능 또한 충전 신뢰성에 영향을 미치며, 특히 잦은 충전이 필요한 공공 고속 충전소에서는 더욱 중요합니다.

CCS2는 AC 및 DC 충전을 어떻게 지원하나요?

CCS2 포트는 동일한 통합 인터페이스 내에서 별도의 전원 경로를 통해 AC 충전과 DC 고속 충전을 모두 지원합니다. AC 충전 시에는 Type 2 플러그가 포트 상단 부분을 사용합니다. 이는 가정, 직장, 목적지 충전 및 장시간 주차 시 충전과 같은 상황에서 일반적으로 사용됩니다.

DC 고속 충전 시, CCS2 플러그는 하단의 DC+ 및 DC- 접점을 통해 고출력 에너지를 전달합니다. AC 위상 접점을 통해서는 DC 전력이 전달되지 않습니다. 상단 부분은 연결 상태, 케이블 호환성 및 충전 준비 상태를 확인하는 데 도움이 되는 제어, 근접 센서, 접지 및 안전 기능을 지원합니다.

물리적인 장착이 충전 호환성을 보장하는 것은 아닙니다. CCS2 포트는 Type 2 AC 플러그와 CCS2 DC 플러그를 모두 수용할 수 있지만, 차량과 충전기는 해당 충전 모드, 통신 프로세스 및 안전 로직을 지원해야 합니다.

CCS2가 사용되는 곳

CCS2는 유럽의 주요 DC 고속 충전 커넥터 표준으로, Type 2 기반 충전 인프라를 따르는 많은 시장에서 널리 사용됩니다. 또한 오세아니아, 중동, 아프리카 일부 지역과 유럽 충전 표준을 채택한 수출 지향적인 충전 프로젝트에서도 일반적으로 사용됩니다.

이러한 지역적 적합성은 충전소 제조업체, 유통업체 및 인프라 운영자에게 중요합니다. CCS2 커넥터는 유럽 고속도로 충전 허브, 중동의 공공 DC 충전 프로젝트 또는 CCS2 포트를 사용하는 차량을 위한 차량 기지에 적합할 수 있습니다. 하지만 모든 시장에 적용 가능한 범용 커넥터로 간주해서는 안 됩니다.

북미에서는 역사적으로 DC 고속 충전에 CCS1 커넥터를 사용해 왔지만, 현재는 SAE J3400/NACS가 해당 시장에서 중요한 커넥터 규격으로 자리 잡았습니다. 글로벌 프로젝트의 경우, 커넥터 선택은 목표 시장, 차량 보유 현황, 현지 규정, 인증 요건, 그리고 실제로 해당 충전소를 이용할 차량에서 사용하는 충전 표준 등을 고려하여 이루어져야 합니다.

CCS2 전력 등급: 전압, 전류 및 실제 충전 전력

CCS2 충전 전력은 전압과 전류에 따라 결정되지만, 커넥터나 충전기에 표시된 정격 수치가 모든 충전 과정에서 해당 전력을 보장하는 것은 아닙니다. 간단히 말해, 전기 전력은 전압과 전류를 곱하여 계산됩니다. 예를 들어, 1000V, 500A 시스템은 이론적으로 최대 500kW의 전기 전력을 제공합니다.

실제 충전 프로젝트에서 공급되는 전력은 일반적으로 이론적인 최대치보다 낮습니다. 이는 차량 배터리 전압, 배터리 충전 상태, 충전기 출력, 케이블 정격 전류, 주변 온도 및 충전 시스템에서 설정한 제한 사항에 따라 달라집니다. 차량은 충전 곡선의 일부 구간에서만 높은 전력을 수용할 수 있으며, 배터리 충전 상태가 높아짐에 따라 전류를 줄일 수도 있습니다.

이러한 제한 요소들 중에서도 고전류 CCS2 애플리케이션에서는 열 관리가 가장 중요한 요소입니다. 접촉 저항, 케이블 설계, 냉각 방식, 그리고 충전 빈도는 모두 커넥터와 케이블의 온도 상승에 영향을 미칩니다. 시스템이 열 한계에 가까워지면 충전기는 커넥터, 케이블, 그리고 차량의 충전 포트를 보호하기 위해 전류를 줄일 수 있습니다. 따라서 CCS2를 선택할 때는 광고된 최고 출력 등급뿐만 아니라 실제 사용 주기와 열 안전 여유를 고려해야 합니다.

공랭식 vs 수랭식 CCS2 커넥터

모든 CCS2 고속 충전 프로젝트에 액체 냉각 커넥터가 필요한 것은 아닙니다. 커넥터 선택은 필요한 전류 수준, 작동 주기, 주변 온도, 충전 시간 범위 및 유지 보수 용이성을 고려하여 결정해야 합니다.

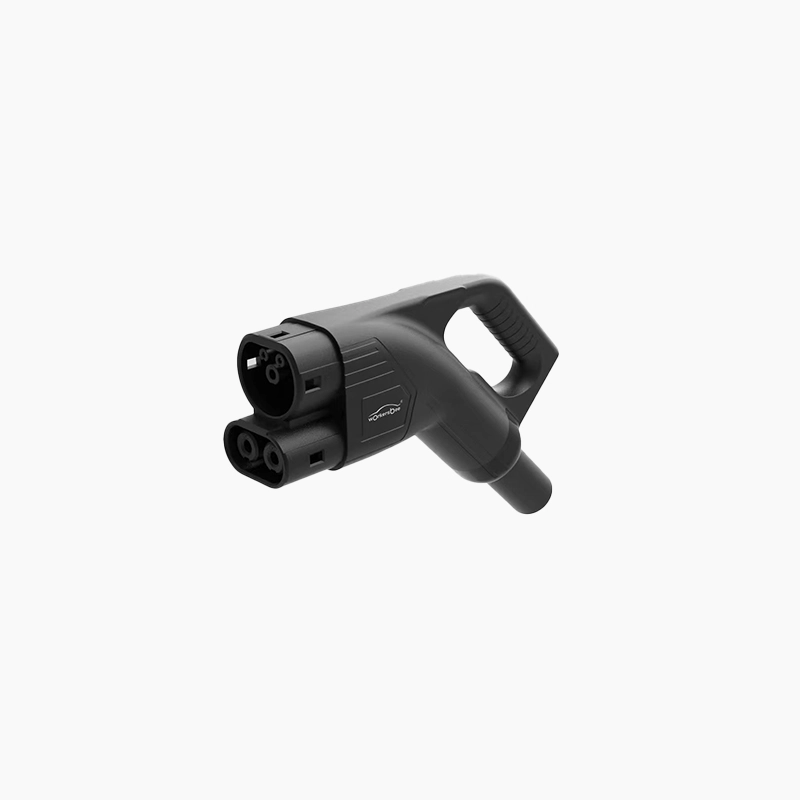

공랭식 CCS2 커넥터는 중간 출력 DC 충전, 적당한 사용량, 장시간 주차, 비용에 민감한 시설에 적합한 실용적인 선택입니다. 냉각수 순환, 펌프, 호스 또는 추가 냉각 시스템 모니터링이 필요하지 않아 설치 및 유지 관리가 간편합니다. 도심 공공 충전소, 소매점 주차장, 사무실 충전소 및 일부 물류센터 프로젝트에서 공랭식 CCS2는 시스템 복잡성을 낮추면서도 충분한 성능을 제공할 수 있습니다.

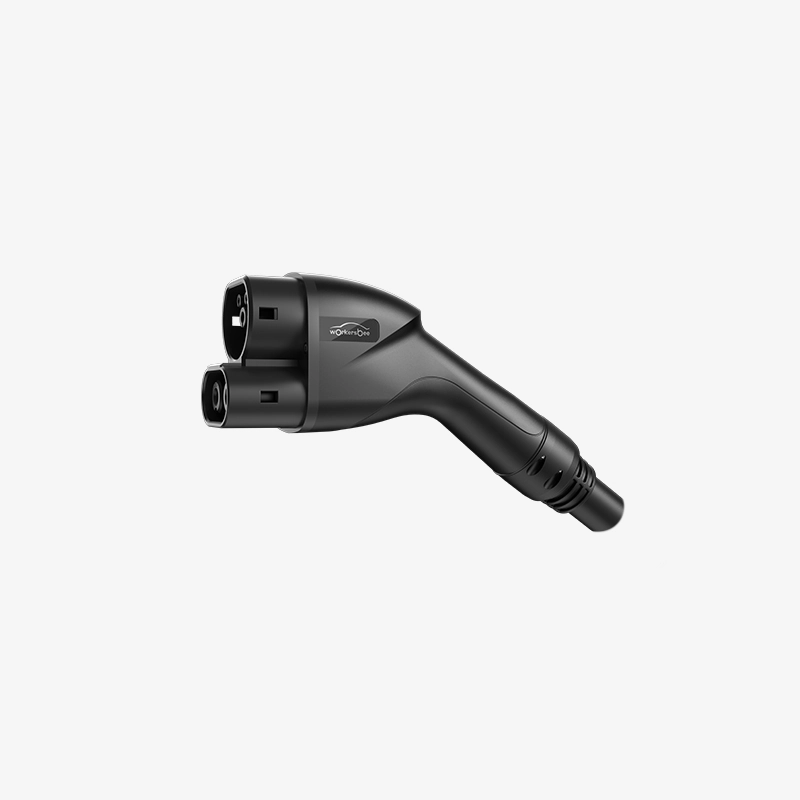

액체 냉각 방식의 CCS2 커넥터는 지속적인 고전류 충전에 더욱 적합합니다. 일반적인 적용 분야로는 고속도로 급속 충전 허브, 활용도가 높은 공공 DC 충전소, 충전 가능 시간이 짧은 차량 기지, 고온 환경 설치, 그리고 정격 출력 저하 또는 높은 커넥터 온도가 가동 시간 및 사용자 경험에 영향을 미칠 수 있는 프로젝트 등이 있습니다. 액체 냉각 방식은 고부하 조건에서 열 제어를 향상시키지만, 비용, 시스템 복잡성 및 유지 보수 요구 사항을 증가시킵니다.

결정은 "공랭식 vs. 더 나은가"의 문제가 아닙니다. 실제 운영 조건에서 지속적인 고전류가 필요한지 여부가 핵심입니다. 프로젝트에서 세션 빈도가 잦고, 체류 시간이 짧으며, 고출력 차량을 사용하거나 주변 온도가 높은 경우 액체 냉각 방식이 적합할 수 있습니다. 사용 빈도가 적당하고 비용 관리가 중요한 경우에는 공랭식 CCS2가 더 나은 선택일 수 있습니다.

다양한 충전 요구 사항을 위한 CCS2 커넥터 옵션

충전 프로젝트를 위한 CCS2 커넥터 선택 체크리스트

CCS2 커넥터는 최대 전류 정격뿐만 아니라 프로젝트 전체를 고려하여 선택해야 합니다. 아래 체크리스트는 구매자가 제품 사양과 실제 충전 환경, 시장 요구 사항 및 장기 작동 조건을 연관시켜 판단하는 데 도움이 됩니다.

데이터시트상으로는 적합해 보이는 CCS2 커넥터라도 사용 주기, 열 여유, 케이블 취급 방식 또는 유지 관리 계획이 잘못되면 현장에서 고장날 수 있습니다. 따라서 커넥터 선택은 최대 전류, 커넥터 모양 또는 표준 부품 번호뿐만 아니라 실제 충전 환경을 고려해야 합니다.

CCS2와 2형의 차이점은 무엇일까요?

타입 2와 CCS2는 밀접한 관련이 있지만 동일한 커넥터는 아닙니다. 주요 차이점은 타입 2는 AC 충전 인터페이스인 반면, CCS2는 타입 2 부분 아래에 DC 고속 충전 경로를 추가했다는 점입니다.

구매자에게 가장 중요한 점은 호환성입니다. 커넥터 모양이 비슷하다고 해서 충전 기능이 동일한 것은 아닙니다. 예를 들어, 타입 2 전용 차량은 필요한 DC 충전 하드웨어, 통신 지원 및 안전 시스템을 갖추고 있지 않으면 CCS2 DC 고속 충전을 사용할 수 없습니다.

CCS1과 CCS2의 차이점: 지역 및 설계상의 차이점

CCS1과 CCS2는 모두 통합 충전 시스템(CCS) 커넥터이지만, 서로 다른 AC 커넥터 베이스를 사용합니다. CCS1은 타입 1/J1772 상단부를 사용하고, CCS2는 타입 2 상단부를 사용합니다. 두 커넥터 모두 DC 고속 충전을 위한 하단 DC 접점 두 개를 추가했습니다.

전 세계 충전기 제조업체, 유통업체 및 충전 운영업체는 CCS1과 CCS2 중 어떤 것을 선택할지 결정할 때 목적지 시장과 차량 대수를 고려해야 합니다. 한 지역의 인프라에 적합한 커넥터가 다른 지역의 차량, 인증 요건 또는 충전 표준에 부합하지 않을 수 있기 때문입니다.

선택 전 CCS2 호환성 검사

CCS2 호환성은 단순히 커넥터 모양만 확인하는 문제가 아닙니다. 충전 프로젝트에서는 차량, 충전기, 커넥터, 케이블 어셈블리, 제어 로직 및 인증 요구 사항 전반에 걸쳐 호환성을 확인해야 합니다. 커넥터가 물리적으로 입구와 일치하더라도 필요한 충전 모드, 잠금 로직 또는 안전 프로세스를 지원하지 못할 수 있습니다.

CCS2 커넥터 또는 케이블 어셈블리를 선택하기 전에 구매자는 다음 사항을 확인해야 합니다.

가장 안전한 접근 방식은 커넥터 이름이 아닌 사용 사례별로 호환성을 정의하는 것입니다. 공용 DC 충전기, 차량 보관소 충전기, AC 목적지 충전기, 어댑터 기반 충전 시나리오 모두 Type 2 또는 CCS2라는 용어를 사용할 수 있지만 기술적 요구 사항은 서로 다릅니다. 구매자는 커넥터 선택을 확정하기 전에 목표 시장, 차량 모델 또는 입력 유형, 충전기 출력, 예상 전류, 케이블 길이, 냉각 요구 사항 및 인증 요구 사항을 제공해야 합니다.

이는 흔히 발생하는 프로젝트 오류, 즉 가시적인 인터페이스는 일치하지만 현장에서 요구되는 충전 모드, 열 부하, 제어 로직 또는 규정 준수 경로와 일치하지 않는 커넥터를 선택하는 실수를 방지합니다.

CCS2 커넥터의 신뢰성 및 유지보수 점검

공공 충전소와 차량 관리 센터에서 CCS2 커넥터의 신뢰성은 초기 테스트 통과 여부에만 국한되지 않습니다. 커넥터는 매일 취급되고, 옥외 환경에 노출되며, 전기적 및 기계적 스트레스를 받으며 반복적으로 사용됩니다. 시간이 지남에 따라 접촉 상태, 잠금 피드백, 케이블 장력 또는 밀봉 성능의 미세한 변화가 충전 실패, 충전 용량 저하, 사용자 불만 또는 조기 교체로 이어질 수 있습니다.

작업자는 정기 점검 시 다음과 같은 신호에 주의를 기울여야 합니다.

유지보수 계획은 설치 장소의 활용도에 맞춰 수립해야 합니다. 사용량이 적은 DC 충전기는 주기적인 육안 검사 및 청소만으로도 충분할 수 있지만, 사용량이 많은 고속도로 충전기나 충전소 시스템은 충전 실패 횟수, 정격 저하 기록, 커넥터 온도, 교체 주기 등을 추적해야 합니다. 목표는 적절한 정격의 커넥터를 구매하는 것뿐만 아니라, 설치 장소의 실제 운영 부하 조건에서도 안정적으로 유지하는 것입니다.

자주 묻는 질문

CCS2 커넥터란 무엇입니까?

CCS2 커넥터(콤보 2라고도 함)는 타입 2 AC 인터페이스와 고속 충전을 위한 두 개의 추가 DC 접점을 결합한 전기차 충전 커넥터입니다. 유럽 및 타입 2 기반 시장에서 공공 DC 충전, 차량 공유 시스템 충전, 고출력 충전 프로젝트 등에 널리 사용되고 있습니다.

CCS2는 Type 2와 동일한 건가요?

아니요. 타입 2는 주로 AC 충전 인터페이스입니다. CCS2는 타입 2 상단 부분을 사용하고 하단에 DC 고속 충전용 DC 접점 두 개를 추가했습니다. CCS2 포트는 일반적으로 타입 2 AC 플러그를 사용할 수 있지만, 타입 2 전용 포트는 CCS2 DC 고속 충전을 지원하지 않습니다.

CCS2 커넥터의 핀 배치도는 어떻게 되나요?

완전한 CCS2 차량용 충전 포트는 타입 2 AC 접점 영역, 접지 보호 단자, 제어 파일럿 단자, 근접 파일럿 단자 및 두 개의 하단 DC 접점으로 구성됩니다. CCS2 DC 충전 플러그에서 고출력 DC 충전은 전력 공급을 위해 DC+ 및 DC-를 사용하기 때문에 AC 전원 접점이 항상 연결되어 있지 않을 수 있습니다.

CCS2 입력 단자는 AC 및 DC 충전을 모두 지원할 수 있습니까?

네, 차량과 충전 시스템이 두 가지 충전 모드 모두를 지원하도록 설계된 경우 가능합니다. AC 충전은 단자의 Type 2 부분을 사용하고, DC 고속 충전은 하단의 DC 접점을 사용합니다. 단순히 물리적으로 맞는 것만으로는 충분하지 않으며, 차량은 필요한 충전 모드, 통신 과정 및 안전 로직을 지원해야 합니다.

모든 CCS2 충전기에 액체 냉각 커넥터가 필요한가요?

아니요. 공랭식 CCS2 커넥터는 중간 전력 DC 충전, 적당한 사용량, 장시간 대기, 비용에 민감한 환경에 적합합니다. 수랭식 CCS2 커넥터는 지속적인 고전류, 높은 사용량, 더운 기후, 정격 저하 또는 취급 온도가 중요한 프로젝트에 더 적합합니다.

구매자는 CCS2 커넥터를 선택하기 전에 무엇을 확인해야 할까요?

구매자는 목표 시장, 차량 호환성, 충전기 출력, 전압 및 전류 정격, 냉각 방식, 케이블 길이, 잠금 설계, IP 등급, 인증 및 유지 보수 계획을 확인해야 합니다. B2B 프로젝트에서는 공급업체의 지원, 문서, 예비 부품 및 안정적인 납품 또한 중요합니다.

충전 프로젝트에 적합한 CCS2 커넥터를 선택하시겠습니까?

적합한 CCS2 커넥터를 선택하는 것은 플러그 모양이나 정격 전류 외에도 여러 요인에 따라 달라집니다. 시장 적합성, 차량 호환성, 냉각 방식, 케이블 설계, 인증 및 유지 보수 요구 사항 모두 프로젝트 성능에 영향을 미칩니다.

공공 충전소, 차량 보관소, 충전기 제조 프로젝트 및 고출력 DC 충전 시스템에 적합한 CCS2 커넥터 및 케이블 어셈블리 옵션에 대해 Workersbee에 문의하십시오.
