액체 냉각 신뢰도: 액체 냉각 EV 충전 케이블 테스트

이전 기사에서는 액체 냉각 기술이 중요한 역할을 한다는 것을 충분히 이해했습니다. DC 고속 충전 그리고 몇 가지 핵심 구성 요소에 익숙해지세요. 액체 냉각 충전 케이블이 실제로 사용되기 전에 전기 자동차 인프라엄격하고 포괄적인 테스트는 매우 중요합니다. 이러한 테스트는 액체 냉각 충전의 안전성과 신뢰성과 밀접한 관련이 있기 때문입니다.

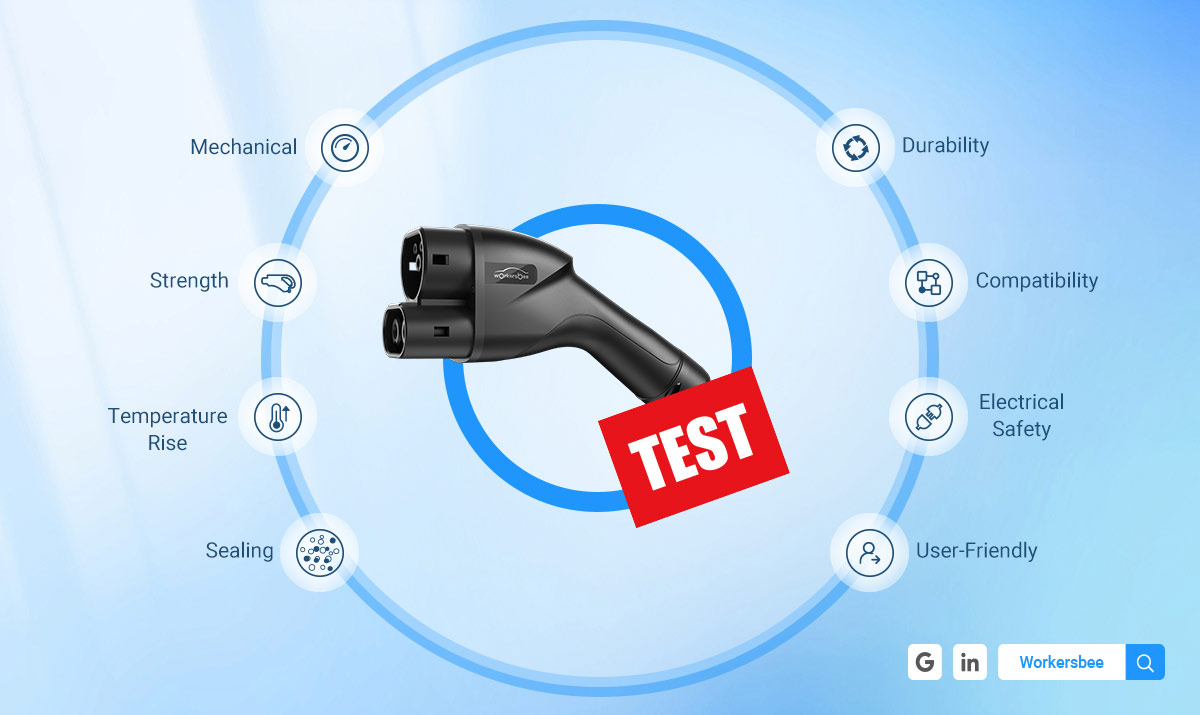

이 기사에서는 고전력에 대처하는 데 도움이 되는 액체 냉각 충전 플러그/케이블에 대한 몇 가지 주요 테스트를 간략하게 소개합니다. EV 충전 솔루션 더욱 확신을 가지고. 수냉식 충전 장비가 고출력 전송 및 장기 작동 시 안정적인 성능과 안전성을 유지하는지 확인하기 위해 다음 테스트가 수행될 수 있습니다.

1. 밀봉 테스트

여기에는 주로 다음이 포함됩니다. Air T가벼움 T에스팅, L누수 T에스팅, 그리고 H고온 O운영 T에스팅특히 중요한 것은 친환경 EV 충전.

기밀성 시험은 수냉식 튜브와 커넥터의 밀봉 성능을 측정하는 것을 목표로 하며, IP67과 동등한 시험 방법으로 사용될 수 있습니다. IP67 침수 시험과 비교하여 기밀성 시험은 손상 없이 수행할 수 있습니다. 기밀성이 기준에 부합하는지 여부는 누설률을 통해 판단할 수 있습니다.

누설 시험은 다양한 부품의 장기 밀봉 성능과 냉각수의 적합성을 검증하는 데 사용되는 유형 시험입니다. 고온 작동 시험은 밀봉 부품이 고온에서도 효과적으로 작동하는지 확인하기 위해 수행됩니다.

2. 온도 상승 시험

그만큼 온도 상승 테스트 수냉식 충전 장비의 기본 테스트입니다. 전원이 켜진 상태에서 충전 플러그, 케이블 및 기타 구성 요소와 주변 온도 사이의 온도 차이는 각 테스트 지점의 온도 상승입니다. 이는 다음을 사용할 때 중요한 지표입니다. 고전력 충전기.

수냉식 플러그 시험은 입구 및 출구 수냉 튜브의 온도, 유량, 압력 값을 수집해야 합니다. 여기에는 수냉 시스템이 켜지고 꺼질 때의 시험이 포함되는데, 이는 두 가지 정격 전류 값을 갖는다는 것을 의미합니다. 각 전류 조건에서의 온도 상승은 충전 플러그의 정격 전류 감소 곡선으로 변환되어 다양한 주변 온도에서 허용 정격 전류를 결정합니다.

또한, S단기 F아일루어 T~의 추정 L액체 C울링 S시스템 시스템 갑작스러운 고장 발생 시 액체 냉각 플러그의 안전 성능을 시뮬레이션하는 것이 필요합니다. 테스트 후 케이블, 액체 냉각 튜브 및 충전 플러그의 다른 구성 요소에 손상이나 누출이 없어야 합니다.

온도 상승 테스트는 달성을 위한 중요한 게이트키퍼입니다. 효율적인 에너지 관리.

3. 액체 냉각 튜브 강도 시험

액체 냉각 케이블의 핵심 구성 요소인 액체 냉각 튜브는 자주 구부러질 뿐만 아니라 냉각수의 압력도 견뎌야 합니다.

따라서 케이블의 구조적 강도를 측정하는 것이 일반적이다. 굽힘 시험 반복적인 굽힘 작업 후 케이블의 돌출이나 파손 여부를 감지합니다. 이를 통해 도선의 연속성과 플러그 및 수냉식 튜브의 기밀성이 표준 요건을 충족하는지 확인할 수 있습니다.

그만큼 파열 압력 시험 액체 냉각 튜브의 압력 저항성을 평가하여 고압 조건에서 액체 냉각 파이프가 파열되거나 누출되지 않는지 확인하고 충전 과정의 안전성과 신뢰성을 보장합니다.

4. 기계적 성능 시험

여기에는 다음이 포함될 수 있습니다. 플러그 삽입 및 추출 테스트 (삽입 및 추출력, 삽입 및 추출 수명 등) 충격 저항 테스트 (측면강도 시험, 진동저항 시험 등) 및 케이블 인장 시험 (인장 강도 등). 이러한 시험은 충전 플러그의 일상적인 사용 신뢰성을 평가하고, 기계적 구조가 견고하고 내구성이 뛰어나며 다양한 혹독한 작동 환경에 적응할 수 있는지 확인하는 데 사용됩니다.

5. 내구성 테스트

실제 사용 시 충전 플러그는 여러 번의 삽입 및 분리, 고온, 저온 또는 기타 가혹한 환경을 겪을 수 있습니다. 따라서 이러한 조건에서 성능을 테스트하여 사용 수명과 신뢰성을 평가해야 합니다.

예를 들어, 장기간 사용에 따른 마모를 시뮬레이션하여 충전 플러그의 수명과 노후화를 감지하여 충분한 내구성을 갖추고 있는지 확인할 수 있습니다.

또한, 염분 분무 테스트와 내부 부식 테스트를 통해 습기와 염분 부식과 같은 혹독한 환경에 대한 충전 플러그의 저항성을 평가할 수 있습니다.

6. 호환성 테스트

충전 플러그는 다양한 차량 모델의 ​​충전 인렛과 통신 프로토콜 요구 사항에 맞게 조정할 수 있도록 광범위한 호환성을 갖춰야 합니다.

충전 커넥터가 충전기와 전기 자동차에 제대로 연결되고, 미리 정해진 충전 프로토콜에 따라 통신을 구축하여 충전을 개시할 수 있어야 실제 사용에서 널리 적용될 수 있습니다.

7. 전기 안전 시험

여기에는 절연 성능 시험, 누설 보호 시험, 과열 보호 시험, 전류-전압 부하 시험, 과전류 및 과전압 보호 시험은 물론, 물, 먼지 및 습기에 대한 보호 시험이 포함됩니다.

이는 액체 냉각 충전 케이블이 다양한 작동 조건에서 안정적으로 전력을 공급할 수 있도록 보장하고, 비정상적이거나 극단적인 상황에서 위험한 사고를 일으키지 않도록 하여 사용자와 차량의 안전을 보호합니다.

8. 사용자 친화성 테스트

이 테스트는 운전자의 실제 사용 시나리오를 시뮬레이션하여 사용자 관점에서 충전 과정의 편의성을 평가하는 것을 포함합니다. 소음 테스트, 삽입 및 추출력 테스트는 물론, 충전 커넥터의 무게, 크기, 유연성 및 작동 편의성 테스트도 포함됩니다. 이 테스트의 목표는 충전 과정에서 사용자에게 장애물 없는 쾌적한 경험을 제공하는 것입니다.

만족스러운 Workersbee CCS2 액체 냉각 DC 케이블 온도 상승 테스트 성능

글로벌 선도 충전 플러그 솔루션 공급업체인 Workersbee의 제품 개발은 항상 최전선에 있었습니다. 지속 가능한 충전 기술.

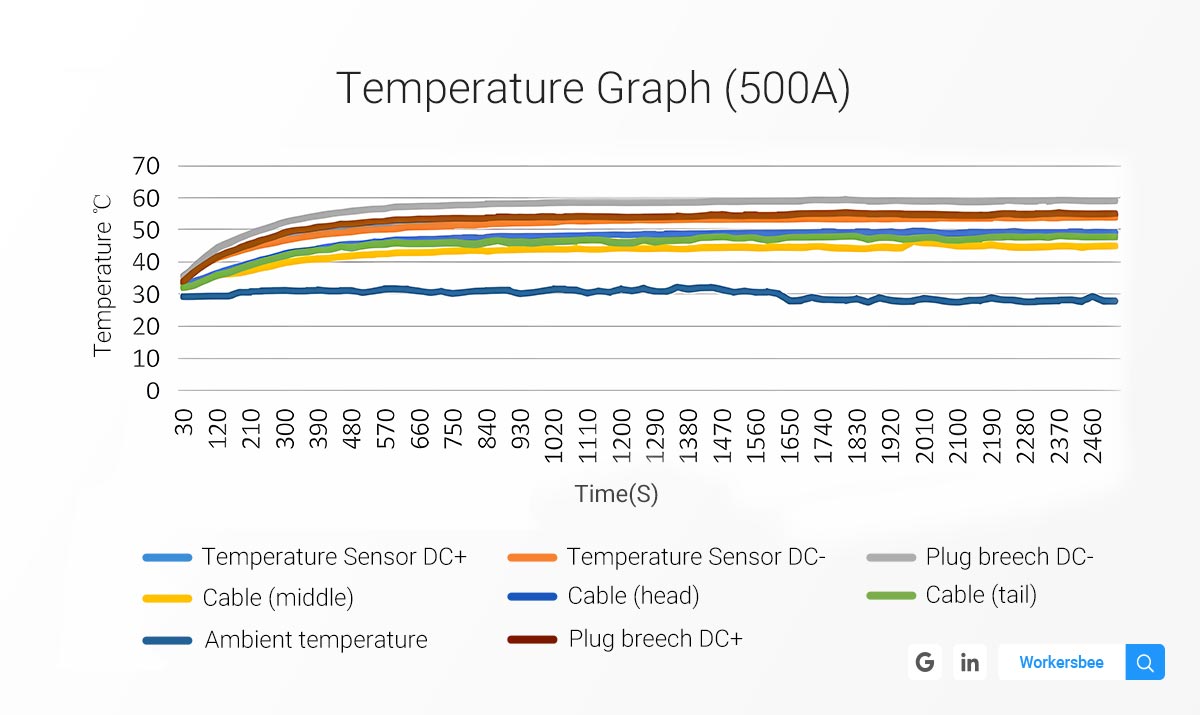

우리의 CCS2 액체 냉각 충전 플러그 2.0 500A의 안정적인 연속 전류 출력을 제공할 수 있으며, 최대 출력은 최대 700A에 달합니다. 테스트 엔지니어는 샘플을 액체 냉각 시스템에 연결하고 DC 전압 안정화 전원에 직렬로 연결하여 온도가 안정될 때까지 500A, 600A, 700A의 전류를 테스트했습니다. 온도 측정 장비를 사용하여 케이블(헤드, 미들, 테일), 플러그 브리치 DC+, 플러그 브리치 DC-, 온도 센서 DC+, 온도 센서 DC-를 감지했습니다. 다음과 같은 데이터를 얻었습니다.

1. 500A에서 시험 전류, 안정화 후 가장 높은 온도 상승은 플러그 브리치 DC-에서 31K였습니다.

2. 600A에서 시험 전류를 측정한 결과, 34분간의 시험 후 가장 높은 온도 상승은 플러그 브리치 DC-에서 50.7K로 나타났습니다.

3. 700A에서 시험 전류를 측정한 결과, 7분간의 시험 후 가장 높은 온도 상승은 플러그 브리치 DC-에서 48K로 나타났습니다.

귀사의 비즈니스에 적합한 Workersbee 수냉식 충전 케이블을 선택하세요

· 엄격하고 포괄적인 제품 테스트 시스템

· 뛰어난 충전 성능과 액체 냉각 기능

· 다양한 국제 권위 인증

· 귀사의 비즈니스 요구 사항에 따른 맞춤형 충전 솔루션

· 완벽한 애프터 서비스 시스템

결론

충전 플러그는 충전 시설에 통합되기 전에 중요한 밀봉 테스트 및 기본 온도 상승 테스트와 같은 정기적인 테스트 외에도 하드웨어, 소프트웨어 및 사용자 경험과 관련된 많은 다른 전문적인 테스트를 거쳐야 합니다.

EV 액체 냉각 충전 플러그에 대한 포괄적이고 꼼꼼한 전문 테스트를 수행하여 고전력 및 고전류 전송과 장시간 작동에서 안정적인 성능과 신뢰성을 유지하는지 확인합니다.

Workersbee는 연구 개발 혁신에 전념하며 항상 높은 생산 품질 기준을 준수합니다. 엄격한 테스트를 거친 수냉식 충전 케이블을 귀사의 첨단 충전 네트워크에 연결하는 데 있어 귀사와 협력할 수 있기를 기대합니다. Workersbee는 전기 자동차에 안전하고 빠르며 편리한 충전 환경을 제공하고, 지속 가능한 교통 수단을 강화하며, 우리가 사랑하는 지구에 활력을 불어넣는 것을 목표로 합니다.
