테슬라 NACS 커넥터(SAE J3400)란 무엇인가요?

NACS는 테슬라의 소형 충전 커넥터로, SAE J3400 표준을 준수합니다. 하나의 플러그로 AC와 DC 전원을 모두 사용할 수 있습니다. 2025년에는 북미 지역의 대부분의 신형 전기차와 충전소가 NACS 방식으로 전환될 예정이므로 이 점이 중요해집니다. 전환 과정 동안에는 NACS와 CCS1을 혼합하여 사용하는 충전소도 계속 운영될 것입니다.

호환성

어댑터 지원 여부가 확실하지 않은 경우, 타사 액세서리를 구매하기 전에 차량 제조업체의 안내를 확인하십시오.

NACS와 CCS의 차이점은 무엇인가요?1?

• AC와 DC 겸용 플러그 하나. NACS를 사용하면 레벨 2와 DC 헤드를 빠르게 교체할 필요 없이 동일한 손잡이로 두 가지 모두 사용할 수 있습니다.

• 더 작고 가벼운 손잡이. 연결부 덮개는 컴팩트하며 딸깍 소리와 함께 단단하게 고정됩니다.

• 네트워크 접근성. 슈퍼차저 충전소는 이미 NACS 하드웨어를 사용하고 있으며, 많은 제3자 네트워크에서 NACS 충전소를 추가하고 있어 2025~2026년까지 혼합형 충전소가 일반화될 것입니다.

실제 충전 속도

커넥터 전위와 사이트 속도는 서로 다른 개념입니다. 세션 전력은 배터리 충전 상태, 팩 온도, 사이트의 캐비닛 성능, 케이블 냉각, 그리고 스톨 간 공유 규칙에 따라 달라집니다.

최대 kW 수치는 "최대" 참고치로 간주하십시오. 수치 자체보다는 안정적이고 잘 관리된 출력 곡선이 더 중요합니다. 손잡이나 케이블이 비정상적으로 뜨거워지면 작업을 중단하고 현장 담당자에게 보고하십시오.

표준 현황 (J3400 및 J3400/2)

SAE J3400은 NACS 인터페이스의 표준 명칭입니다. J3400/2는 커넥터/입력 단자의 물리적 구조를 명확히 하고 하드웨어 발전과 함께 더욱 강력하고 안전한 고속 충전을 위한 기반을 마련합니다. 충전소 소유주와 차량 관리 담당자에게 중요한 점은 간단합니다. J3400 호환 하드웨어에 투자하면 NACS 포트가 탑재된 차량이 늘어남에 따라 향후 개조 위험을 줄일 수 있다는 것입니다.

사이트 운영자를 위한 간단한 안내 사항

NACS 지원 계획을 세울 때 이 간단한 체크리스트를 활용하세요.

손잡이와 케이블
캐비닛의 최대 전류 및 열 프로파일(액체 냉각 방식 대 자연 냉각 방식)에 맞는 NACS DC 핸들을 선택하십시오. 잦은 작동 주기 동안 스트레인 릴리프, 부트 및 래치의 내구성을 확인하십시오.

소프트웨어 및 결제
혼합 사이트에 대한 앱/RFID 흐름을 확인합니다. 지원되는 경우 플러그 앤 플레이 충전 기능을 노출합니다. 오류 메시지는 간결하고 실행 가능한 내용으로 작성합니다.

구역 배치 및 표지판
받침대와 지면에 NACS와 CCS1의 위치를 ​​표시하십시오. 케이블을 왼쪽 또는 오른쪽 입구에 연결할 때 급격한 굴곡이 없도록 배선하십시오.

전력 공유 및 가동 시간
쌍/사중 그룹 간의 부하 분담을 모델링합니다. 더운 계절/추운 계절에 온도 저하를 모니터링하고 불필요한 출력 감축을 방지하기 위해 설정값을 조정합니다.

교육 및 안전
잠금장치 점검, 커넥터 장착 방법, 어댑터가 끼었을 때 대처 방법 등을 직원들에게 교육하십시오. 규격에 맞고 분리 안전 기능이 있는 액세서리만 사용하십시오.

커넥터 해부학적 구조

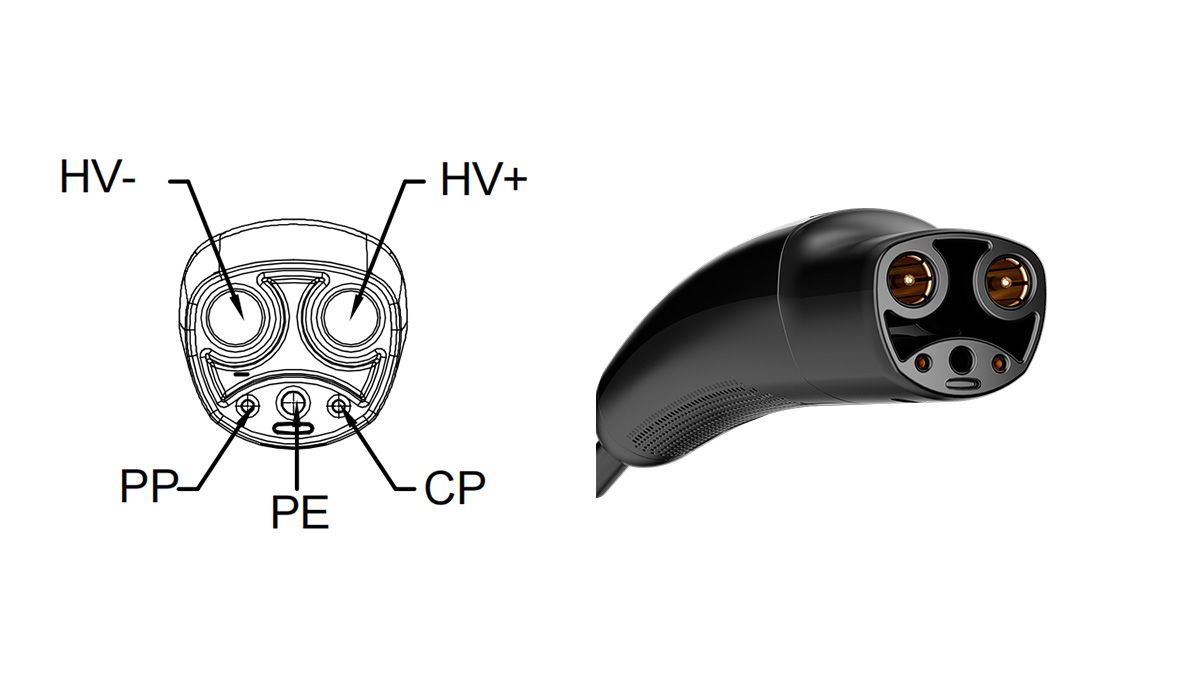

NACS는 5개의 도체를 사용합니다. DC/AC 전환을 위한 2개의 고출력 접점, 1개의 보호 접지, 그리고 근접 센서와 제어 파일럿을 위한 2개의 저전압 핀입니다. 제어 파일럿은 충전 상태를 확인하고 안전 상태를 모니터링하며, 근접 센서는 래치 위치를 감지하여 안전한 차단을 가능하게 합니다. 이 설계는 접점 수준에서 온도를 관리하므로 실제 전류는 단일 고정값이 아닌 열 제한값에 의해 결정됩니다.

이것이 운전자와 구매자에게 의미하는 바는 무엇일까요?

새 전기차에 NACS 포트가 있다면 슈퍼차저 및 NACS 포트를 제공하는 제3자 충전소에서 NACS 충전을 이용할 수 있으며, 집이나 직장에서는 NACS AC 충전도 가능합니다. 전기차가 여전히 CCS1 포트를 사용하는 경우, 공식 DC 어댑터를 찾아보고 특정 충전소를 이용하기 전에 앱에서 해당 충전소의 이용 가능 여부를 확인하세요. 전환 기간 동안에는 우회 경로를 피하기 위해 실시간으로 충전 포트 종류와 이용 가능 여부가 표시되는 목적지를 선택하세요.

자주 묻는 질문

NACS는 SAE J3400과 동일한 규격인가요?
네. NACS가 원래 명칭이고, SAE J3400은 업계와 규제 기관에서 사용하는 표준 명칭입니다.

가정용 충전기가 따로 필요한가요?
차량에 NACS 흡입구가 있다면 NACS 벽걸이형 장치를 사용하면 간편하게 설치할 수 있습니다. 이미 J1772 벽걸이형 장치를 가지고 있다면 AC 어댑터를 사용하여 많은 차량에서 호환되도록 할 수 있습니다.

NACS로 내 차를 충전하면 얼마나 빨리 충전되나요?
차량과 설치 장소에 따라 다릅니다. 배터리가 따뜻하고 충전량이 낮을 때는 높은 출력을 보이며, 충전량이 증가함에 따라 출력이 점차 감소합니다. 커넥터 자체가 특정 kW를 보장하는 것은 아니며, 설치 장소와 차량에 따라 달라집니다.

CCS1 차량이라면 어댑터를 사용해서 슈퍼차저를 장착할 수 있나요?
접근 권한은 사이트, 소프트웨어 흐름 및 어댑터 승인 여부에 따라 달라집니다. 사용 중인 모델과 지역에 대한 공식 지침을 확인하십시오. 과열되거나 잠금 장치를 무력화시킬 수 있는 승인되지 않은 "분리형" 장치는 사용하지 마십시오.

2025년에 차량 관리업체와 부동산 소유주는 무엇을 해야 할까요?
혼합형 게시물을 계획하십시오. 활용도가 높은 곳에 NACS 핸들을 추가하고, 전환 기간 동안 CCS1 사용량을 최소화하며, 표지판을 명확하게 설치하십시오.

Workersbee가 당신을 위해 할 수 있는 일?

오늘날의 조합에 적합한 커넥터 하드웨어
NACS(SAE J3400), CCS1 및 CCS2 핸들은 자연 냉각 방식과 액체 냉각 방식을 지원하며, 캐비닛의 전력 및 환경에 맞춰 선택할 수 있습니다.
보다: 워커스비 EV 커넥터 제품군

이주 키트 및 안내
케이블 및 핸들 교체 옵션, 장력 완화 장치 및 보호 덮개, 라벨링 템플릿, 구역 표지판 제안 등을 통해 NACS/CCS 혼합 사이트를 깔끔하고 사용 가능한 상태로 유지할 수 있습니다.

엔지니어링 지원
피크 시간대에 세션이 안정적으로 유지되도록 디레이팅 정책, 온도 모니터링 및 전력 공유 설정을 지원합니다.

규정 준수 및 테스트
SAE J3400/J3400-2 규격에 맞춰 제작되었으며, 정기적인 기계적 및 열 사이클 테스트를 거쳤고, 공급업체 승인 절차를 위한 문서를 작성했습니다.

맞춤화 및 확장성
그립감, 오버몰딩 및 브랜딩 옵션, 다중 사이트 출시를 위한 배치 일관성.
