CCS1 및 Type 1 EV 커넥터 제조업체

CCS1 · 유형 1

커넥터 제품군

이 제품군은 CCS1 DC 커넥터, Type 1 AC 커넥터, 그리고 EVSE 제조 및 차량 측 통합을 위한 Type 1 차량용 입력 단자를 포함합니다.

DC 범위

DC 충전 커넥터
다양한 DC 충전기 및 케이블 요구 사항에 맞춰 125A부터 400A까지 다양한 전류 용량으로 제공됩니다.
AC 레인지

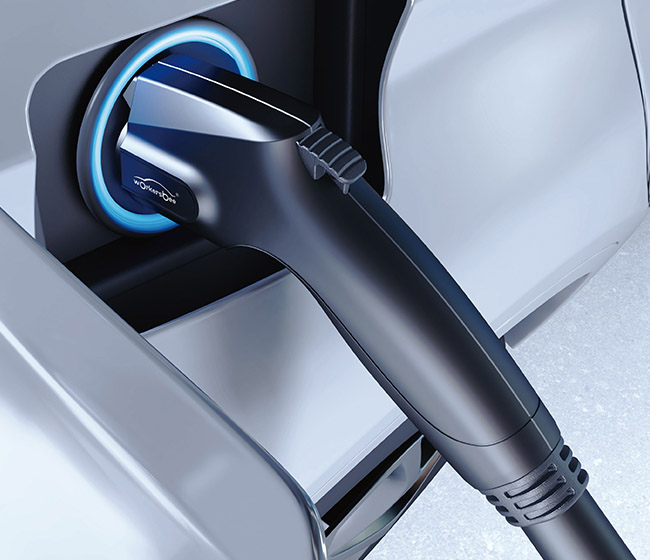

AC 충전 커넥터
1. 타입 1 AC 커넥터 G1.0
2. 타입 1 AC 커넥터 G2.0
UL 인증을 받은 Type 1 커넥터 옵션은 주거용, 업무용 및 상업용 AC 충전 장비에 사용할 수 있도록 16A에서 80A까지 다양한 용량으로 제공됩니다.
AC 입력

차량 측 충전 인터페이스

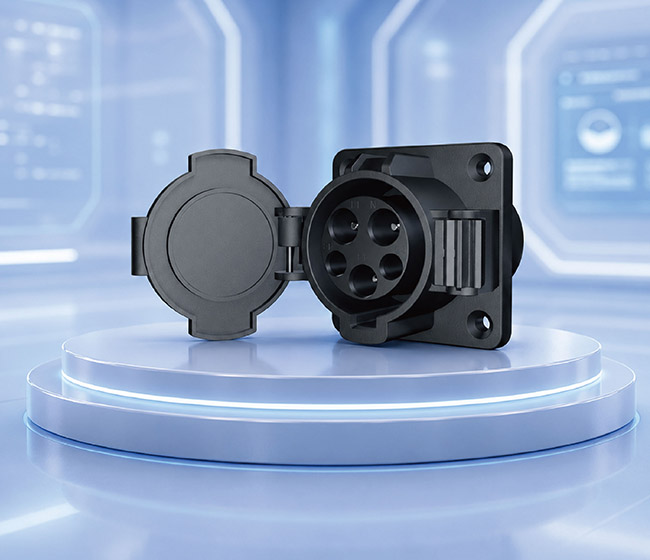

1. 1형 AC 차량용 전원 입력 단자
차량용 타입 1 충전 통합을 위해 240V AC에서 16A 및 32A 구성으로 제공됩니다.

우선 제품 라인

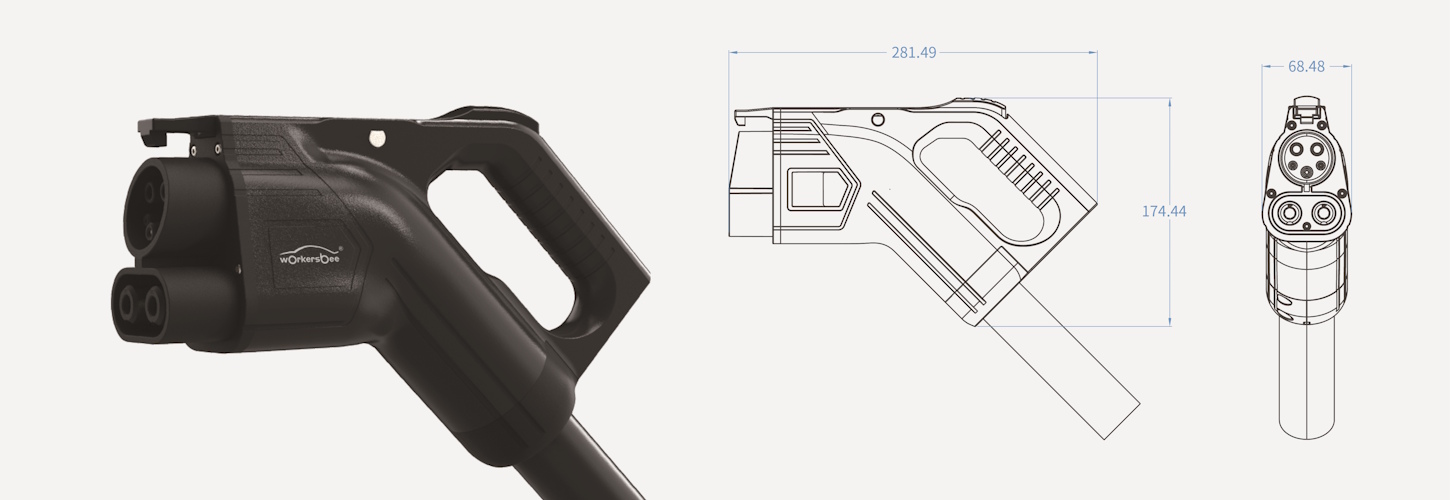

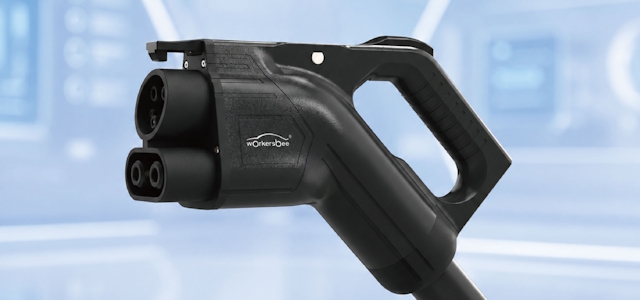

400A 자연 냉각식 CCS1 커넥터

다양한 전류 요구 사항에 맞춰 CCS1 DC 충전기 개발 및 생산을 위해 설계되었습니다.

현재 옵션: 125A / 150A / 200A / 250A / 300A / 380A / 400A

충전기 출력, 케이블 사양 및 작동 조건에 따라 구성을 선택하십시오.
1. 외부 액체 냉각 회로 없이 자연 냉각
2. 충전기 측 통합용 커넥터 및 케이블 어셈블리
3. CSA 인증
400A CCS1 커넥터 보기

프로젝트 선정

프로젝트 유형별 커넥터 선택

용도, 인터페이스 측면, 필요 전류 및 통합 조건을 고려하여 적절한 CCS1 또는 Type 1 제품을 선택하십시오.

프로젝트 유형	관련 제품	주요 선정 요소	준비해야 할 정보
DC 고속 충전 장비	자연 냉각식 CCS1 DC 커넥터	125A~400A 전류 요구량, 케이블 사양, 듀티 사이클 및 작동 환경	목표 전류 및 전압, 케이블 길이, 전류 프로파일 및 주변 온도
AC 충전 장비	타입 1 AC 커넥터 G1.0 또는 G2.0	16A~80A 전류 요구량, 커넥터 구성, 케이블 사양 및 설치 환경	목표 전류 및 전압, 케이블 길이, 목표 시장 및 인증 요구 사항
차량 측 에어컨 통합	1형 AC 차량용 전원 입력 단자	16A 또는 32A 정격, 설치 배치, 배선 연결 및 보호 요구 사항	목표 전류 및 전압, 장착 치수 또는 도면, 배선 정의 및 설치 환경

지원서

CCS1 및 Type 1 커넥터가 사용되는 곳

CCS1 및 Type 1 제품은 공공, 차량 관리, 주거 및 직장 환경 전반에 걸쳐 충전 장비 및 차량 측 인터페이스에 사용됩니다.

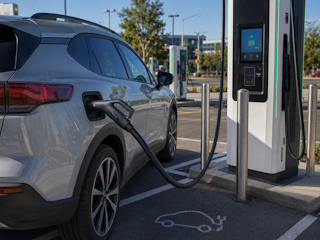

공용 DC 고속 충전

자연 냉각식 CCS1 DC 커넥터

공공 DC 고속 충전 장비용 125A~400A 용량의 자연 냉각식 CCS1 커넥터 구성.

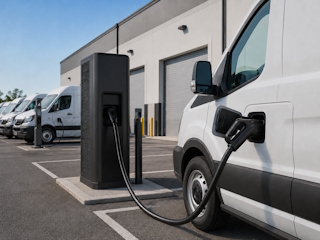

차량 관리 및 차고지 요금 청구

CCS1 DC 및 Type 1 AC 커넥터

빠른 처리 속도를 위한 CCS1 DC 커넥터와 차량 관리 및 차고지 현장에서 장시간 충전을 위한 Type 1 AC 커넥터가 제공됩니다.

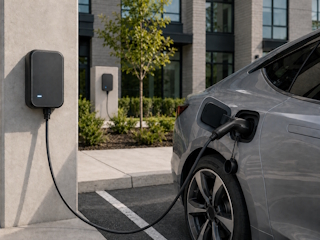

주거 및 직장용 AC 충전

1형 AC 커넥터

주거지 및 사업장에서 사용되는 충전 장비에 적합한 정격 전류 16A~80A의 UL 인증 Type 1 AC 커넥터 옵션을 제공합니다.

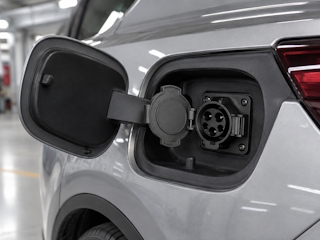

전기차 충전 인터페이스

1형 AC 차량용 전원 입력 단자

차량용 타입 1 AC 충전 시스템에 통합할 수 있도록 16A 및 32A 구성으로 제공됩니다.

통합 지원

1형 AC 통합 지원

충전 장비에 1형 AC 커넥터를 통합하고 차량 측 충전 시스템에 1형 AC 입력 단자를 통합하기 위한 기술 지원을 제공합니다.

AC 커넥터 구성

정격 전류 범위와 커넥터 형태를 기준으로 G1.0과 G2.0을 비교하십시오.
케이블 및 장비 연결

케이블 길이, 도체 사양, 배선 배치 및 장비 측 종단 요구 사항을 확인하십시오.
차량 흡기구 적합성 및 장착

차량 장착 치수, 고정 지점, 설치 방향 및 차량 내 사용 가능한 공간을 검토하십시오.
도면 및 샘플 검증

샘플 테스트 및 설계 승인 전에 제품 도면과 인터페이스 치수, 배선 및 조립 상태를 대조하여 확인하십시오.

기술 리소스

기술 문서 및 프로젝트 지원

CCS1 및 Type 1 제품의 평가 및 통합을 위한 사양, 인증 문서 및 치수 정보에 접근할 수 있습니다.

커넥터 문서 요청

제품 데이터시트

제품 평가를 위한 전기 정격, 사용 가능한 구성, 케이블 사양 및 작동 조건.
인증 문서

해당 CCS1 구성에 대한 CSA 문서와 해당 Type 1 AC 커넥터 모델에 대한 UL 문서가 제공됩니다.
치수 도면

제품 치수 및 일반 인터페이스 도면(Type 1 AC 차량용 흡입구 장착 정보 포함).
프로젝트 커뮤니케이션

Workersbee 팀과 제품 선택, 인터페이스 세부 정보 및 프로젝트별 기술 요구 사항에 대해 논의하십시오.

자주 묻는 질문

125A에서 400A 사이의 CCS1 전류 구성 중에서 어떤 것을 선택해야 할까요?
충전기를 선택할 때는 가장 높은 정격 용량을 고르기보다는 필요한 전류, 전압, 예상 작동 프로필부터 고려하십시오. 사용 가능한 구성은 125A, 150A, 200A, 250A, 300A, 380A, 400A가 있습니다. 케이블 길이, 도체 사양, 작동 주기, 주변 온도 및 충전기 열 설계 또한 구성을 확정하기 전에 검토해야 합니다.
기존 CCS1 또는 Type 1 케이블 어셈블리를 교체할 때 무엇을 확인해야 합니까?
기존 케이블 어셈블리를 교체할 때는 충전 인터페이스를 일치시키는 것 이상의 작업이 필요합니다. 전기 정격, 케이블 사양, 장비 측 단자, 신호 배선, 크기 및 충전기 제어 설계 등을 기존 제품과 비교해야 합니다. 교체를 승인하기 전에 도면과 샘플을 검토하고, 전체 충전 장비의 인증에 미치는 영향도 고려해야 합니다.
G1.0과 G2.0 타입 1 AC 커넥터 중에서 어떤 것을 선택해야 할까요?
먼저 필요한 전류 용량을 기준으로 선택하십시오. G1.0은 16A, 32A, 40A, 48A 구성으로 제공되며, G2.0은 16A부터 80A까지의 요구 사항을 충족합니다. 전류 용량을 확인한 후 커넥터 형태와 케이블 요구 사항을 비교하고 프로젝트에 적합한 UL 인증 모델을 확인하십시오.
견적 또는 샘플 평가를 요청할 때 어떤 정보를 제공해야 합니까?
목표 시장 및 적용 분야, 필요한 커넥터 또는 입력 단자 유형, 전류 및 전압, 케이블 길이, 작동 환경, 인증 요구 사항을 제공해 주십시오. 교체 프로젝트의 경우 기존 제품 모델 또는 도면을 포함해 주십시오. 샘플 수량, 예상 주문량, 배송지, 프로젝트 일정 또한 정확한 견적 및 샘플 계획 수립에 도움이 됩니다.

CCS1 또는 1형 프로젝트에 대해 토론해 보세요

용도, 전기 정격, 케이블 요구 사항, 인증 필요 사항 및 예상 주문량을 알려주시면 저희 팀에서 검토 후 견적 또는 샘플 평가에 적합한 제품 구성을 안내해 드리겠습니다.

프로젝트 요구사항을 보내주세요

CCS1 및 타입 1 EV 커넥터
