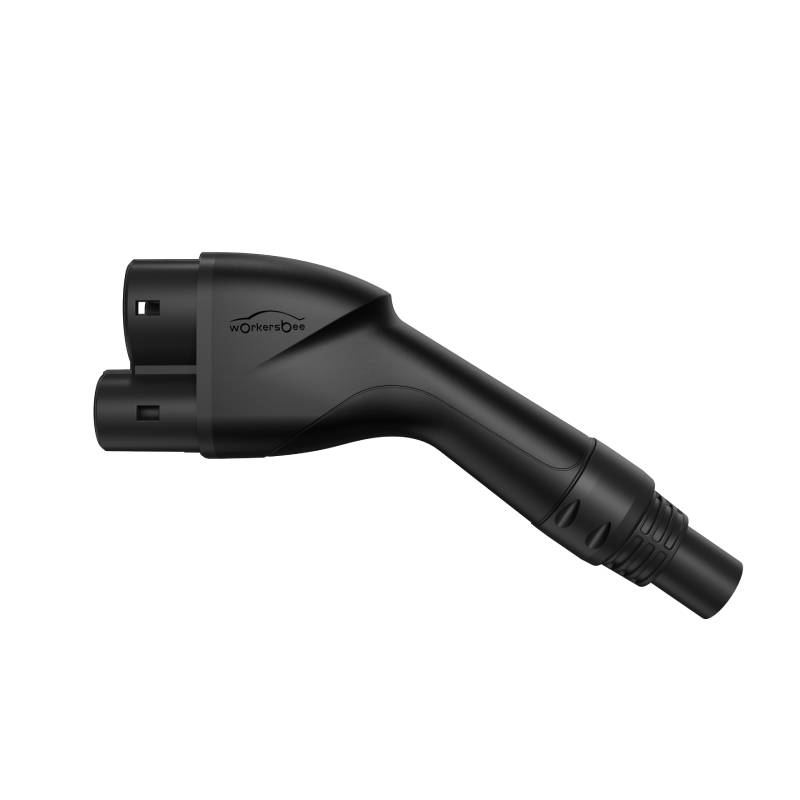

터미널 퀵 체인지 액체 냉각 DC 고전력 EV 충전 CCS2 커넥터(EV 케이블 포함)

터미널 퀵 체인지 액체 냉각 DC 고전력 EV 충전 CCS2 커넥터(EV 케이블 포함)

1, 경량 - 케이블 외경 24-28.5mm(OD), 유연성(원래 직경 350mm로 코일화, 냉동 -40°, 4시간, 케이블 리프팅 무게 10kg, 곧게 펴기 가능)
2, 일반 외경 36mm(OD), 34-35mm, 연선 제작 가능
3, 초음파 기술 용접, 접촉 저항 감소, 케이블 접촉 면적 70mm2에서 50mm2로

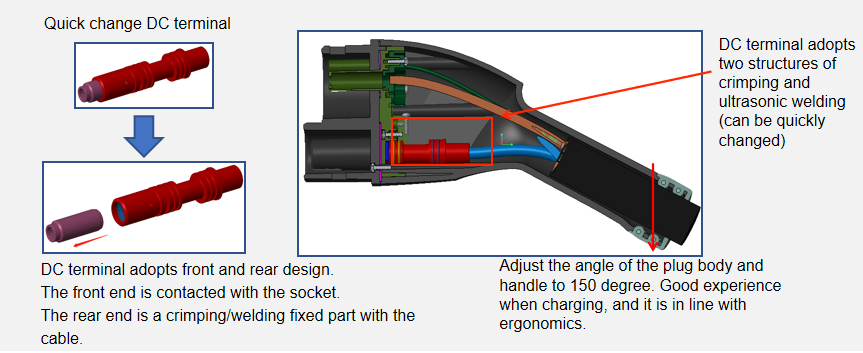

4. 터미널 퀵 체인지: 건 헤드(절반 정도 분해)를 분해할 수 있으며, 클램프를 더 제거하고 테일을 제거할 수도 있습니다. 은도금에는 구리 전기 도금이 필요합니다.

(1), 소재, (하단 니켈 도금(1-3U), 외측 은 도금(10-12U))
(2), 코어 리드 재료, 전도성 접점(베릴륨 구리 17710, 접촉 저항이 좋고 피로 저항성이 좋음), 접촉 저항은 0.05밀리옴 이하입니다. 총 헤드 소재 - 검은색 헤드, 전통적인 나일론과 유리 섬유, 액체 냉각+공랭 호환성을 고려, PPT 소재 - 내열 및 내유성 소재, CDI, 절연 저항이 더 좋음. 총 케이스 소재 - 전통적으로 PC 소재를 사용했지만, 우리는 순수 PPT 소재를 사용하여 견고하고 내유성, 고온 및 저온 내구성이 뛰어납니다.케이블 소재 - BASF TPU, 찢어짐 방지, 저온 내구성, 구리 도체.

특징

- 특허받은 케이블 설계로 DC+와 DC-가 4선으로 되어 케이블이 더욱 둥글게 되고, 신호선을 연속적으로 꼬아 무게를 10% 이상 줄이고, 필러를 없애 자동화 생산이 용이합니다.
- 핀에 초음파 용접을 적용하여 온도 상승을 5~10K 감소시켰습니다. - 플러그와 단자의 스타일이 새롭게 설계되어 핀을 빠르게 교체할 수 있습니다.
- 공랭식과 액랭식 시스템 모두 호환 가능
공랭식(전류：60A-350A)
액체 냉각 방식(전류：250A-600A)

액체 냉각 및 DC 터미널의 장점

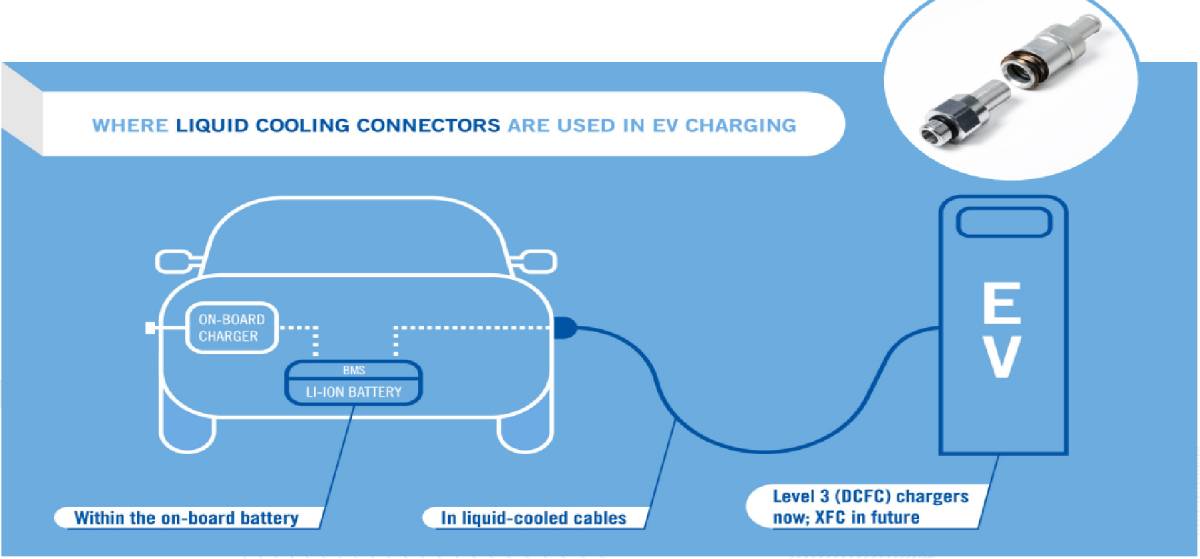

1, 액체 냉각 기술로 만들 수 있습니다 ccs2 ev 플러그 DC 충전 시 냉각되어 충전 안전성이 향상되고 DC 충전 전류가 증가합니다. 최대 250A~600A까지 충전 가능합니다.

액체 냉각 케이블 구조는 구리 도금 물 구조를 사용하여 각각 2개의 가닥으로 분리되는 DC 케이블을 채택합니다.

2. 단자/플러그 퀵 체인지 방식은 DC 충전 장비의 충전 건 교체가 쉽지 않은 문제를 해결합니다. DC 충전 장비 사용에 대한 애프터서비스 보증이 강화되어 DC 충전 장비의 수명이 연장되었습니다.
